Revue Technique Automobile Skoda Octavia: Ciel de pavillon
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Revêtements/insonorisants / Ciel de pavillon
Déposer et poser le ciel de pavillon
Déposer
- Déposer les habillages du haut des montants A, B, C .
- Déposer l'éclairage intérieur avant Installation électrique ; Gr. de rép. 96.
- Déposer la boîte à lunettes .
- Déposer l'éclairage intérieur arrière Installation électrique ; Gr. de rép. 96.
- Déposer les poignées de maintien du pavillon
- Déposer les pare-soleil .
- Rabattre les sièges avant.

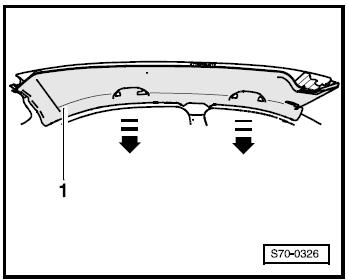

- Faire descendre -1- le ciel du pavillon -flèches-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Déposer et poser l'habillage du bas pour le hayon
Déposer
Déposer la vis -2- (1,5 Nm).
Retirer la poignée -1-.
Retirer l'habillage du bas pour le hayon -3- du hayon -5-.
Poser
La pose doit être effectuée dans l'ordre inverse en ten ...
