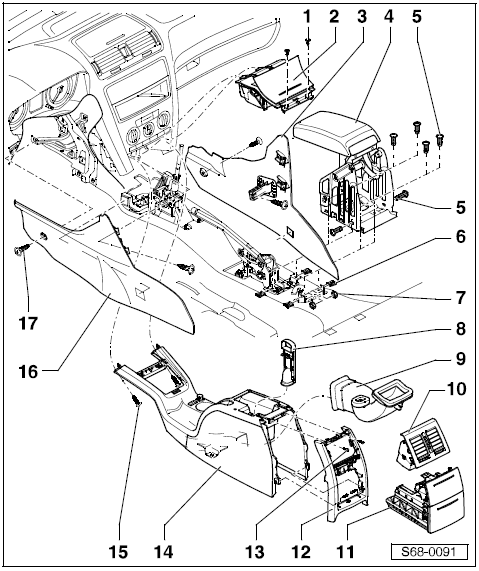

Revue Technique Automobile Skoda Octavia: Aperçu du montage de la console centrale
| ATTENTION ! Déconnecter la tresse
de masse de la batterie avant de travailler sur l'installation
électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |
1 - 1,4 Nm
3 - Protection latérale à droite
4 -
Accoudoir
- Déposer:
- Déposer la console centrale rep. 14
- Extraire le guidage d'air rep. 9
- Déposer les vis rep. 5 et enlever l'accoudoir
- Poser: La pose doit être effectuée dans l'ordre inverse
5 - 5 Nm
6 - Ecrou pour tôle
7 - Ecrou
8 - Soupape à air
9 - Guidage d'air
10 - Diffuseur arrière
12
- Support arrière
13 - 1,4 Nm
14 - Console centrale
- Déposer:
- Déposer la protection du levier de changement de vitesse Boîte de vitesses ; Gr. de rép. 34
- Déposer les vis rep. 17 et enlever les deux protections latérales rep. 3 et rep. 16 vers l'avant
- Enlever les vis rep. 15
- Extraire le diffuseur arrière rep. 10
- Déposer les vis rep. 13 et enlever le support arrière rep. 12
- Tirer le frein à main et pousser la console centrale vers le haut
- Poser: La pose doit être effectuée dans l'ordre inverse
15 - 1,4 Nm
16 - Protection latérale à gauche
17 - 1,4 Nm
Dépose et pose du pare-soleil
Déposer
Décrocher le pare-soleil -4- de la fixation -1-.
Débloquer le capuchon -6- avec un tournevis à lame fine et
l'ouvrir.
Enlever la vis -5- (2 Nm).
Décrocher le support -7-.
...
