Revue Technique Automobile Skoda Octavia: Aperçu de l'essieu arrière
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues arrière / Remettre en état la suspension des roues arrière / Aperçu de l'essieu arrière

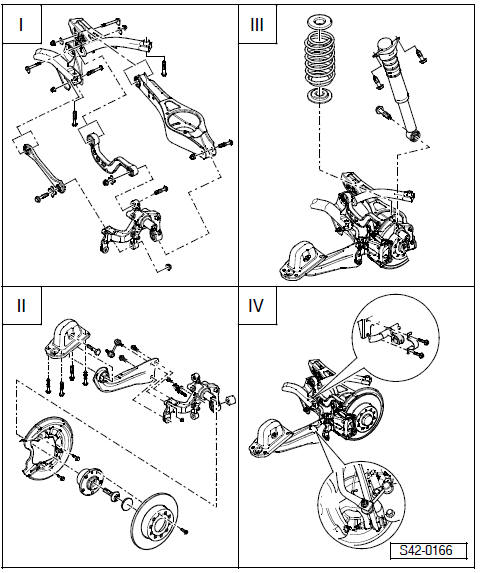

Aperçu de l'essieu arrière I - Groupe motopropulseur, bras transversal, barre de direction pour essieu arrière Chap.
42-2
II - Carter du logement de roue, bras oscillant longitudinal
III - Amortisseur, ressort hélicoïdal IV - Barre stabilisatrice
Remarque
- Les travaux de soudage et de redressage sont interdits sur toutes les pièces porteuses et guidant les roues de la suspension de celles-ci
- Toujours remplacer les écrous autobloquants.
- Toujours remplacer les vis/les écrous corrodés.
- Les paliers en caoutchouc-métal ont un domaine de rotation limité. Serrer d'abord les vissages sur les composants avec des paliers en caoutchouc-métal si le carter du logement de roue est levé (position poids à vide)
Essieu arrière en position poids à vide
