Notice d'utilisation Skoda Octavia: Remplacement de l'ampoule du feu antibrouillard - variante 1

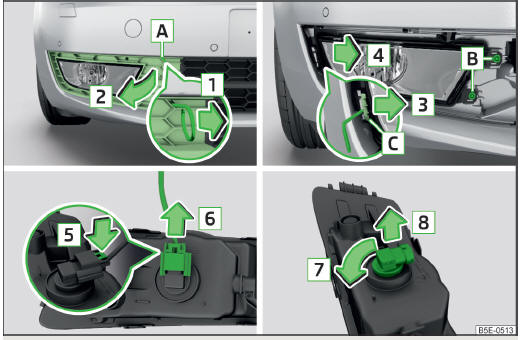

Fig. 247 Démontage du feu antibrouillard/remplacement de l'ampoule -
variante 1
Démonter la grille de protection et les phares
- Insérez l'étrier dans l'orifice A " fig. 247 pour retirer les enjoliveurs intégraux de roue , Outillage de bord.
- Défaites la grille de protection en tirant sur les crochets dans le sens de la flèche 1 .
- Retirez la grille de protection dans le sens de la flèche 2 .
- Dévissez les vis B avec le tournevis de l'outillage de bord.
- Déverrouillez la sécurité C avec la clé 2 , Outillage de bord dans le sens de la flèche 3 .
- Retirez avec précaution le phare dans le sens de la flèche 4 .
Remplacement de l'ampoule
- Comprimez le verrouillage sur le connecteur dans le sens de la flèche 5 .
- Enfichez la fiche dans le sens des flèches 6 .
- Tirez le porte-gobelet jusqu'à la butée dans le sens de la flèche 7 .
- Retirez la clé dans le sens de la flèche 8 .
- Insérez le culot avec l'ampoule de rechange dans le phare et tournez-le dans le sens de la flèche 7 en sens antihoraire jusqu'en butée.
- Branchez la fiche.
Montage du feu antibrouillard et de la grille de protection
- Pour remonter le phare antibrouillard, insérez-le dans le sens de la flèche 4 " fig. 247 et vissez-le à fond.
- Remettez la grille de protection place et enfoncez-la avec précaution.
La grille de protection doit être bien bloquée.
