Revue Technique Automobile Skoda Octavia: Régler le différentiel

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

Un réglage du différentiel est nécessaire si les composants suivants sont remplacés:

ou les

Aperçu du réglage  .

Remarque La bague intérieure et la bague extérieure des roulements a rouleaux coniques sont appariés. Ne pas les intervertir !

Boîte de vitesses 0A4

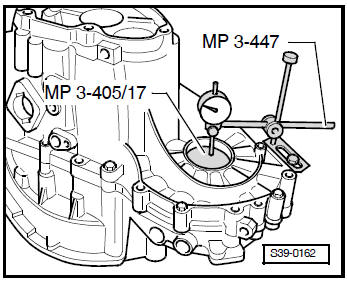

Déterminer quelle est la bonne rondelle de réglage

La précontrainte prescrite est obtenue en ajoutant a la valeur déterminée une valeur constante de compression (0,40 mm).

Exemple:

Boîte de vitesses 0A4

Boîte de vitesses 0A4

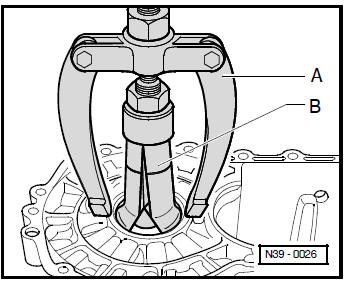

Fig. 11: Extraire la bague extérieure/le roulement a rouleaux coniques du carter de la boîte de vitesses

A - Contre-appui, par ex. -Kukko 22/2-
B - Extracteur a prise interne 46...58 mm, parex.-Kukko 21/7-

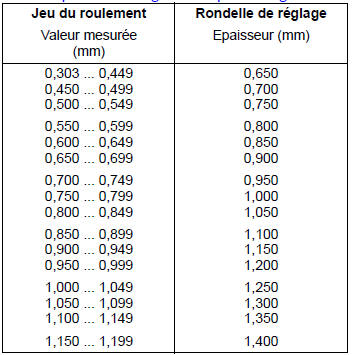

Remarque Choisir les rondelles d'ajustement au moyen du  catalogue des pieces de rechange.

Boîte de vitesses 0A4

Vous pouvez installer 2 rondelles correspondant au chiffre mesuré si l'épaisseur mesurée dépasse celle indiquée au tableau.

Les différences entre les tolérances permettent de mesurer tres exactement l'épaisseur requise pour chaque rondelle.

Désassembler et assembler le différentiel
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires Extracteur pour roulements a rouleaux coniques -V.A.G 1582- Préhenseur -V.A.G 1582/3- ...
