Revue Technique Automobile Skoda Octavia: Déposer et poser les pièces du système d'ABS sur l'essieu arrière
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Roues, pneus, contrôle de la géométrie du véhicule / Déposer et poser les pièces du système d'ABS sur l'essieu avant et l'essieu
arrière / Déposer et poser les pièces du système d'ABS sur l'essieu arrière

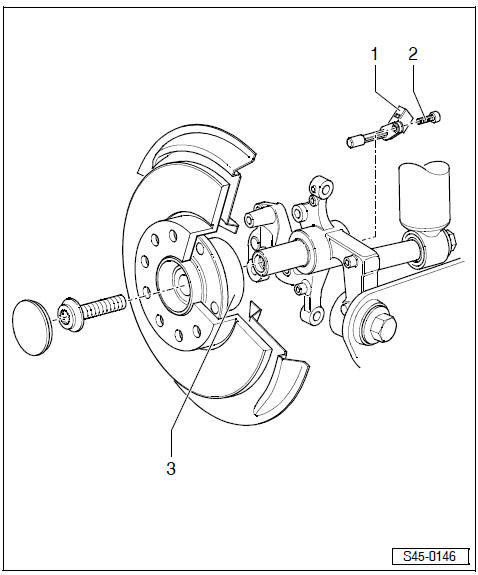

1 - Capteur de vitesse de rotation d'ABS
- Avant de poser le capteur, nettoyer la surface intérieure de l'alésage et y passer de la pâte pour vis soumises à très hautes températures -G 052 112 A3 -
- Remplacer
2 - Vis à six pans creux 8 Nm
3 - Ensemble roulement de roue/ moyeu
de roue
- la bague du capteur pour ABS est placée dans le roulement de roue
Déposer et poser le capteur de vitesse de
rotation
sur l'essieu
arrière

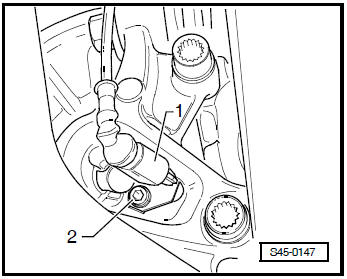

Déposer
- Lever le véhicule.
- Débrancher le connecteur -1- du câble du capteur de vitesse de rotation et du capteur de vitesse de rotation.
- Retirer la vis -2- du carter du logement de roue.
- Enlever du carter de logement de roue le capteur de vitesse de rotation de l'ABS.
Poser
- Avant d'installer le capteur de vitesse de rotation, nettoyer la surface intérieure de l'alésage et passer de la pâte pour vis soumises à très hautes températures -G 052 112 A3- tout autour du capteur de vitesse de rotation.
- Mettre le capteur de vitesse de rotation dans l'alésage du carter de roulement de roue et serrer à 8 Nm la vis.
- Attacher le capteur de vitesse de rotation avec le câble du capteur de vitesse de rotation.
