Remarque Le déroulement de l'opération suivante représente la dépose et la pose de l'appui de la protection du coffre à bagages.
L'autre côté est déposé et posé dans l'ordre inverse.
Déposer
- Enlever la protection du coffre à bagages
- Déposer la ferrure de renvoi inférieure pour ceinture de sécurité arrière .
- Rabattre le dossier.
- Déposer le crochet de fixation et enlever la protection latérale.

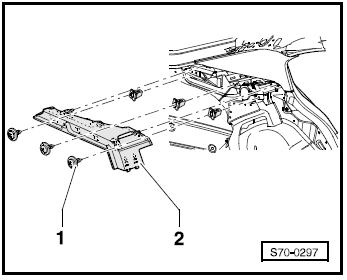

- Déposer les vis -1- (1,5 Nm).
- Déposer le guidage de la ceinture arrière 1.
- Extraire l'appui pour la protection du coffre à bagages -2-.
- Tirer la ceinture de sécurité arrière à travers l'appui pour la protection du coffre à bagages -2-.
Poser
La pose doit être effectuée dans l'ordre inverse.
