Revue Technique Automobile Skoda Octavia: Déposer et poser l'appareil de commande pour l'aide au stationnement -J446-
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Aide au stationnement / Déposer et poser l'appareil de commande pour l'aide au stationnement -J446-
Déposer
- Déposer l'habillage du coffre à bagages côté gauche Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Déverrouiller les connecteurs et les débrancher.

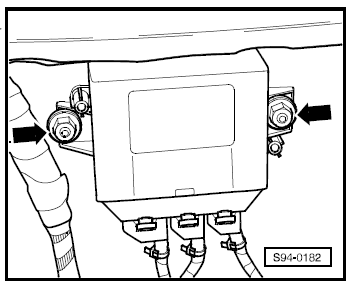

- Déposer les écrous -flèches- (1,5 Nm) et sortir l'appareil de commande pour l'aide au stationnement.
Poser
- La pose doit être effectuée dans l'ordre inverse.
Si l'appareil de commande pour l'aide au stationnement -J446- a été remplacé:
- Coder l'appareil de commande Systeme de diagnostic du véhicule, de mesure et d'information VAS 5051; .
Aperçu du montage
1 - Transmetteur d'aide au stationnement arrière
dans la baguette de protection du pare-chocs arrière
Déposer et poser
2 - Appareil de commande d'aide au stationnement -J446-
...
Déposer et poser le vibreur d'alerte pour l'aide au stationnement -H15-
Déposer
Déposer l'habillage du montant B Carrosserie - Travaux de
montage ; Gr. de rép. 70.
Débrancher la connexion à fiches -2-.
Enlever les rivets déboutonnés -flèches-.
...
