Revue Technique Automobile Skoda Octavia: Contrôler le joint homocinétique intérieur
Déposer:
Le joint doit être désassemblé pour remplacer la graisse en cas d'encrassement prononcé et si on doit contrôler si les surfaces de roulement des billes sont usées ou endommagées.

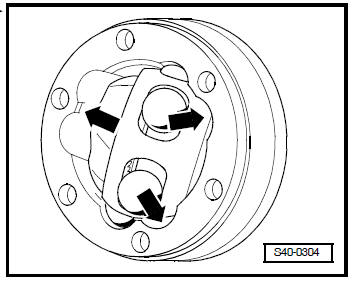

- Faire pivoter le moyeu à billes et la cage.

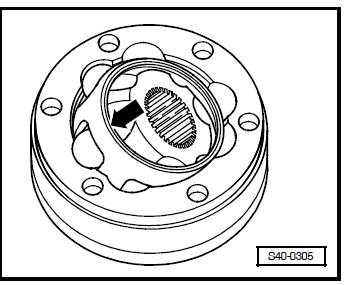

- Extraire la pièce articulée dans -le sens de la flèche-.
- Extraire les billes de la cage.
Remarque Le moyeu à billes et la pièce articulée sont appariés. Ne pas les intervertir.

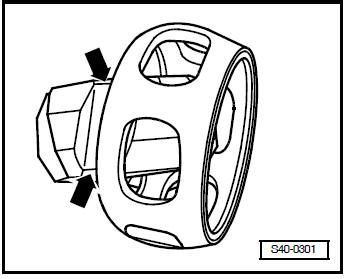

- Sortir le moyeu à billes de la cage en le faisant basculer à travers la piste des billes -flèches-.
- Contrôler s'il y a des petits creux (formation de pitting) et des traces d'usure sur les tourillons d'essieu, le moyeu, la cage et les billes.
Un jeu de torsion trop important est perceptible dans l'articulation lors d'à -coups dûs à l'alternance de charge.
Dans ces cas, il faut remplacer l'articulation. Il n'est pas nécessaire de changer l'articulation s'il y a des traces lisses et des traces de fonctionnement sur les billes.
Poser:

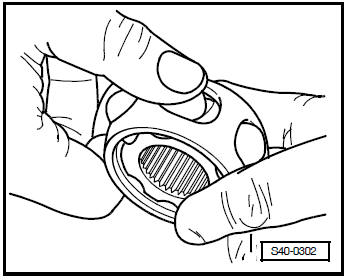

- Installer le moyeu à billes au-dessus des deux biseaux dans la cage à billes. La position de montage n'a aucune importance. Pousser les billes dans la cage.
- Installer le moyeu avec la cage et les billes debout dans la pièce articulée.

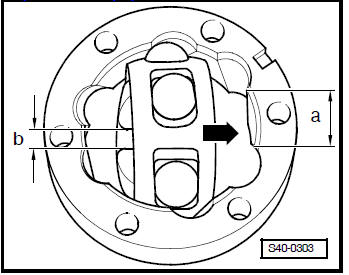

- Lors de l'insertion, veiller à ce que le grand écart -ade la pièce articulée et le petit écart -b- du moyeu soient l'un contre l'autre après le pivotement.
- Le biseau au niveau du diamètre intérieur du moyeu à billes (denture) doit être tourné vers la collerette de la pièce articulée.
- Faire basculer le moyeu à billes de sorte que le moyeu puisse sortir de la cage -flèches- en pivotant et que les billes aient la largeur des pistes.

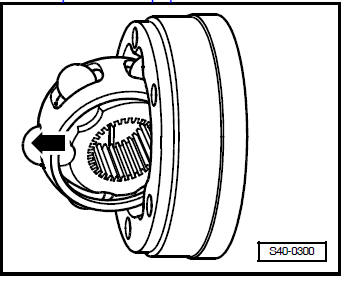

- Faire pivoter le moyeu et les billes sur la cage -flècheen appuyant énergiquement dessus.
Contrôler le fonctionnement du joint homocinétique
Le joint homocinétique est correctement monté s'il est possible de faire décrire manuellement un mouvement de va-et-vient au moyeu à billes sur toute la longueur de compensation.
Contrôler le joint homocinétique extérieur
Le joint doit être désassemblé pour remplacer la graisse en cas
d'encrassement prononcé ou si on doit contrôler si les surfaces de roulement
des billes sont usées ou endommagées.
