Revue Technique Automobile Skoda Octavia: Châssis-suspension

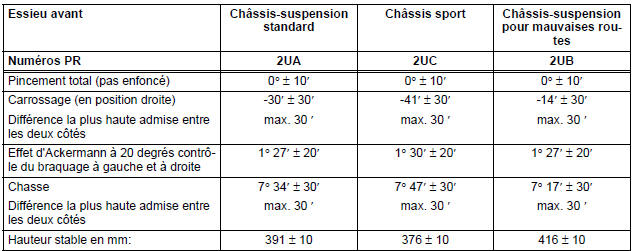

Valeurs consignées pour l'essieu avant

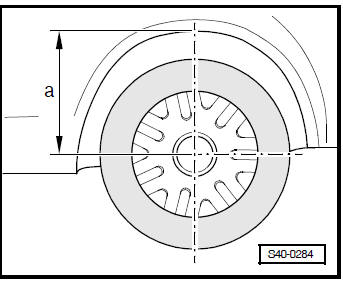

Les hauteurs stables indiquées dans le tableau se rapportent à la cote -a-.
- Les données techniques s'entendent pour le poids à vide du véhicule en ordre de marche (réservoir de carburant ainsi que réservoir d'eau pour lave-glaces et lave-phares pleins, roue de secours, outillage de bord, cric et sans conducteur).
Ces valeurs consignées sont valables pour toutes les motorisations.
- Les explications concernant les numéros de PR figurent ici

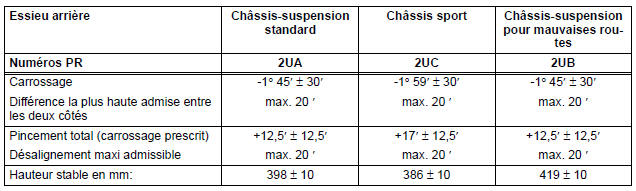

Valeurs consignées pour l'essieu arrière
Plaquette d'identification du véhicule et numéro de PR
Divers châssis sont montés en fonction de la motorisation de l'équipement. Ceux-ci sont identifiés par les numéros de PR.
Le numéro de PR pour l'essieu avant figure sur la plaquette d'identification du véhicule afin de savoir quel est le châssis de celui-ci.
La plaquette d'identification du véhicule se trouve sur la tôle du plancher du coffre à bagages et dans le plan d'entretien.

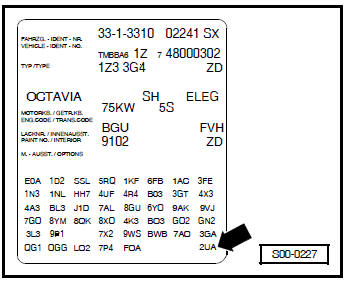

Exemple d'une plaquette d'identification du véhicule
Dans cet exemple un châssis-suspension standard 2UA -flèche- équipe le véhicule.
Ces numéros de PR sont indispensables pour faire correspondre les valeurs consignées au véhicule considéré.
Freins
Variantes des freins et leur affectation
Liquide de frein
...
D'autres materiaux:
Remarques concernant la manipulation de la batterie
Les pôles de la batterie ne doivent être ni graissés ni huilés.
En posant manuellement les pinces sur les bornes de la
batterie, ne jamais forcer afin de ne pas endommager la batterie.
...
Levier du frein à main - Aperçu du montage
1 - Levier du frein à main
Avant la dépose, déposer la console centrale
2 - Ecrou hexagonal, 15 Nm 3 - Tige de traction 4 - Etrier de
compensation 5 - Ecrou de rappel
Régler le frei ...
