Revue Technique Automobile Skoda Octavia: Ceintures de sécurité arrière - Aperçu du montage
| ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |

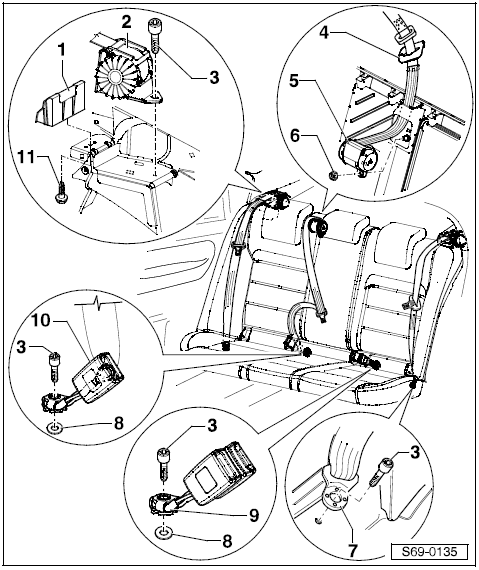

1 - Guidage de la ceinture
2 - Enrouleur automatique
- Déposer:
- Déposer l'appui pour la protection du coffre à bagages
- Enlever la vis rep. 3
- Poser: La pose doit être effectuée dans l'ordre inverse
3 - 35 Nm
4 - Capuchon
5 - Enrouleur automatique pour ceinture
de sécurité centrale
6 - Ecrou, 35 Nm
7 - Ferrure de renvoi inférieure
- Déposer:
- Déposer la banquette arrière
- Enlever la vis rep. 3
- Poser: La pose doit être effectuée dans l'ordre inverse
8 - Rondelle
9 - Double boîtier de verrouillage de ceinture
- Déposer:
- Déposer la banquette arrière
- Enlever la vis rep. 3
- Poser: La pose doit être effectuée dans l'ordre inverse
10 - Boîtier de verrouillage de ceinture
- la dépose et la pose sont identiques à celles du double boîtier de verrouillage de ceinture rep. 9
11 - 14 Nm
