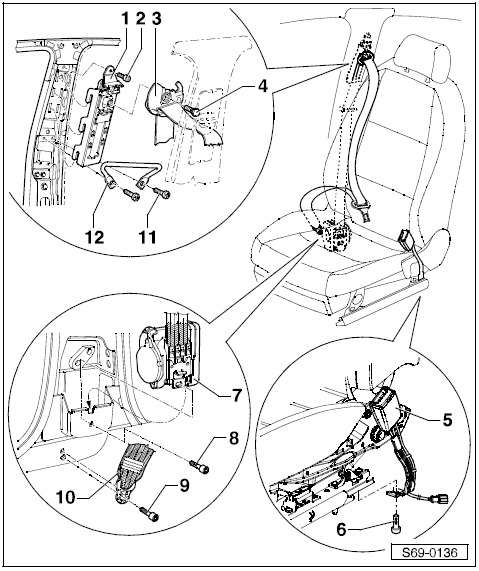

Revue Technique Automobile Skoda Octavia: Aperçu du montage des ceintures de sécurité avant
| ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |
1 - Réglage de la hauteur de la ceinture
- Déposer:
- Déposer l'habillage du montant B en haut
- Déposer la vis rep. 4 et enlever la ferrure de renvoi supérieure rep. 3
- Enlever la vis rep. 2
- Extraire le réglage de hauteur de la ceinture par le haut.
- Poser: La pose doit être effectuée dans l'ordre inverse
2 - 22 Nm
3 - Ferrure supérieure de renvoi
4 - 35 Nm
5 -
Boîtier de verrouillage de ceinture
6 - 22 Nm
7 - Enrouleur
automatique de ceinture avec tendeur
- L'ergot de maintien détermine la position de l'enrouleur automatique
- en desserrant la vis l'enrouleur automatique et le rétracteur de ceinture sont bloqués et inversement pour les remettre en service
- Déposer:
- Déposer l'habillage du montant B en haut et en bas
- Déposer la ferrure de renvoi supérieure rep. 3
- Enlever la vis rep. 8
- Débrancher le connecteur du rétracteur de ceinture
- Extraire l'enrouleur automatique de ceinture avec tendeur
- Enlever la vis rep. 9
- Poser: La pose doit être effectuée dans l'ordre inverse
8 - 35 Nm
9 - 35 Nm
10 - Ferrure de renvoi inférieure
11 - 3
Nm
12 - Guidage de la sangle
- fixé avec des vis rep. 11
Directives de sécurité pour travailler sur les rétracteurs de ceinture
Seul du personnel spécialement formé a le droit d'effectuer tous les
contrôles, les montages et les réparations.
Les rétracteurs de ceinture ne doivent être ni ouverts, ni
réparés. ...
