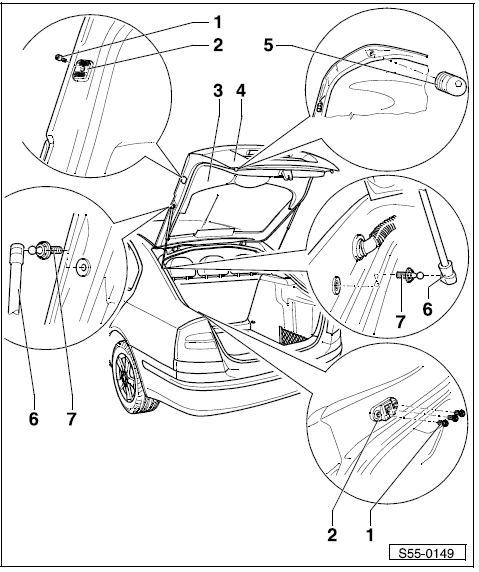

1 - 8 Nm
2 - Tampon de clavette
3 - Habillage du hayon
- Déposer et poser
4 - Hayon
- Déposer et poser
5 - Tampon d'amortissement
6 - Ressort à gaz
- Déposer et poser
7 - Boulon à rotule
- Couple de serrage: 20 Nm
