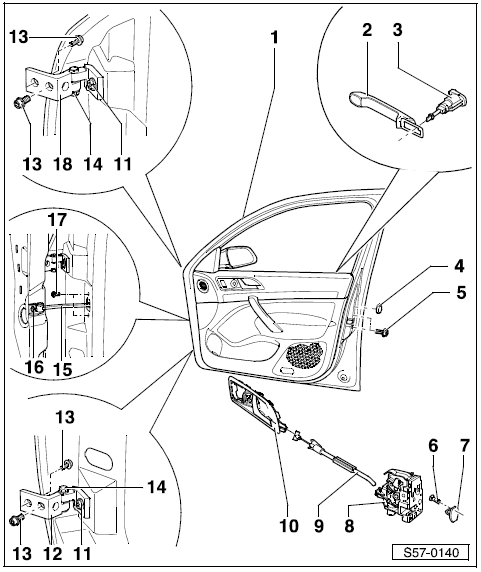

Aperçu du montage de la portière avant

Carrosserie - Travaux de montage

1 - Portière

2 - Poignée de portière

3 - Boîtier du cylindre de fermeture

4 - Capuchon
5 - 20 Nm
6 - 20 Nm
7 - Oeillet de fermeture
8 - Serrure de portière

9 - Câble Bowden
10 - Commande intérieure de portière

11 - 40 Nm
12 - Charnière inférieure de portière
13 - 20 Nm
14 - 30 Nm
15 - Bloqueur de portière
16 - 30 Nm
17 - 7 Nm
18 - Charnière supérieure de la portière
