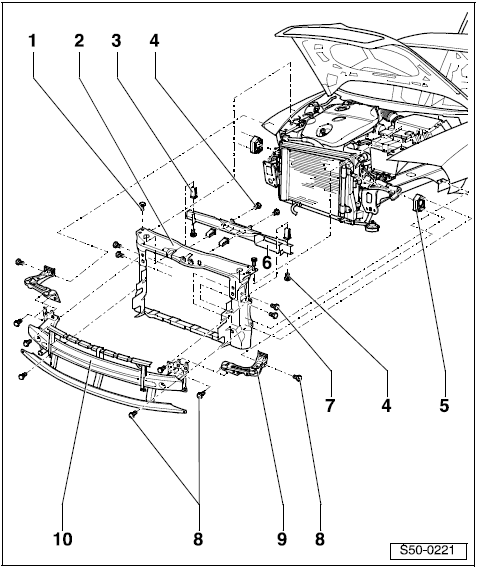

Revue Technique Automobile Skoda Octavia: Aperçu du montage d'un support de serrures avec pièces amovibles
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Avant de la carrosserie / Avant de la carrosserie / Aperçu du montage d'un support de serrures avec pièces amovibles
1 - 20 Nm
2 - Support de serrure
- Déposer:
- Déposer le support du parechoc avant rep. 10
- Débrancher le câble Bowden de la commande du capot moteur
- Débrancher les connecteurs du contacteur pour la serrure du volet et du capteur de l'airbag frontal
- Enlever les vis rep. 7
- Déposer les vis rep. 1 et desserrer le radiateur et le condensateur du support de serrure
- Fixer le radiateur et le condensateur dans le compartiment moteur
Remarque
- Ne pas suspendre le condensateur par les conduites.
- Ne pas plier les conduites du condensateur.
- Poser: La pose doit être effectuée dans l'ordre inverse
3 - Ecrou à pattes
4 - 3,5 Nm
5 - Support de radiateur
6 -
Guidage d'air
7 - 4,5 Nm
8 - 9 Nm
9 - Support des phares
10
- Support de pare-chocs avant
- Déposer et poser
