Revue Technique Automobile Skoda Octavia: Aperçu du montage

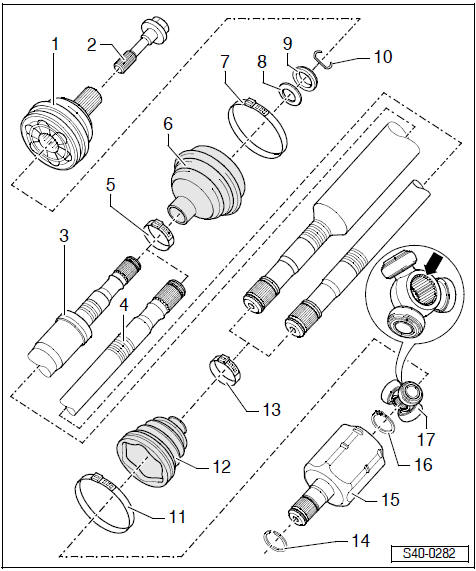

1 - Joint homocinétique extérieur
- Toujours remplacer entièrement
- Déposer
- Poser: L'emmancher sur l'arbre avec un maillet en plastique jusqu'à ce le circlip se débloque
- Contrôler
2 - Vis hexagonale, 200 Nm et 180°
- remplacer après chaque démontage
3 - Arbre à cardan, droit
4 - Arbre à cardan, gauche
5 - Collier de
blocage
- remplacer après chaque démontage
- Serrage
6 - Soufflet de protection pour joint homocinétique
- Contrôler s'il y a des criques et des traces de frottement
- Matériau: Hytrel (polyélastomère)
7 - Collier de blocage
- remplacer après chaque démontage
- Serrage
8 - Ressort à coupelle
- Position de montage
9 - Bague de butée
- Position de montage
10 - Circlip
- remplacer après chaque démontage
- Le mettre dans la gorge de l'arbre
11 - Collier de blocage
- remplacer après chaque démontage
- serrer par ex. avec pince pour colliers de Durit -V.A.G 1275-
12 - Soufflet de protection pour joint tripode
- Contrôler s'il y a des criques et des traces de frottement
13 - Collier de blocage
- remplacer après chaque démontage
- serrer par ex. avec pince pour colliers de Durit -V.A.G 1275-
14 - Circlip
- remplacer après chaque démontage
15 - Pièce articulée
16 - Circlip
- remplacer après chaque démontage
- Mettre par ex. avec pince pour jonc -VW 161 A- dans la gorge de l'arbre
17 - Etoile tripode à galets
Le biseau -flèche- est tourné vers la denture de l'arbre à cardan
Désassembler
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Plaque de pression -MP 3-406-
Plaque de pression -MP 3-407-
Rondelle de pression -MP 3- ...
D'autres materiaux:
