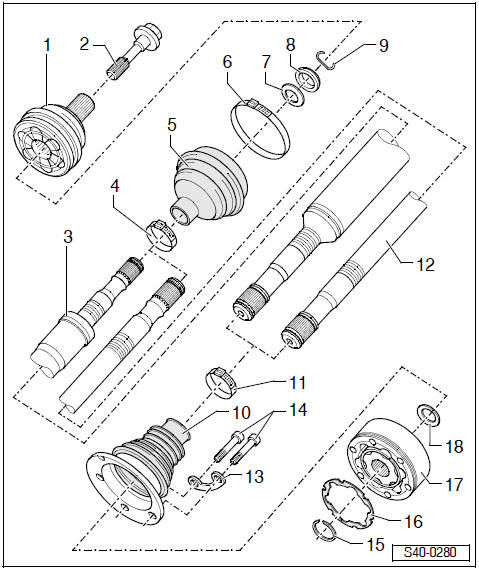

Revue Technique Automobile Skoda Octavia: Aperçu du montage
1 - Joint homocinétique extérieur
- Toujours remplacer entièrement
- Déposer Fig. 1 au
- Poser: Emmancher sur l'arbre avec un maillet en plastique jusqu'à la butée
- contrôler
2 - Vis hexagonale, 200 Nm et 180°
- remplacer après chaque démontage
3 - Arbre à cardan, droit
4 - Collier de blocage
- remplacer après chaque démontage
- Serrer Fig. 8 au
5 - Soufflets de protection des articulations
- Contrôler s'il y a des criques et des traces de frottement
- Matériau: Hytrel (polyélastomère)
6 - Collier de blocage
- remplacer après chaque démontage
- Serrer Fig. 7 au
7 - Ressort à coupelle
- Position de montage Fig. 5 au
8 - Bague de butée
- Position de montage Fig. 5 au
9 - Circlip
- remplacer après chaque démontage
- Le mettre dans la gorge de l'arbre
10 - Soufflet de protection pour joint homocinétique
- Matériau: Hytrel (polyélastomère)
- sans trou d'aération
- Contrôler s'il y a des criques et des traces de frottement
- Le chasser du joint homocinétique avec un mandrin
- Avant le montage, passer du -D 454 300 A2- sur la surface d'étanchéité du joint homocinétique
11 - Collier de blocage
- remplacer après chaque démontage
- Serrer Fig. 8 au
12 - Arbre à cardan, gauche
13 - Plaque de soutien
14 - Vis
intérieure à dentures multiples, 40 Nm
- Serrer d'abord toutes les vis en croix à 10 Nm
- M8 x 48
- Toujours remplacer les vis après chaque démontage
15 - Circlip
- Détendre et comprimer avec une -VW 161 A-
16 - Joint
- Il ne doit y avoir aucune trace de graisse et d'huile sur les surfaces de collage du joint homocinétique !
17 - Joint homocinétique intérieur
- Toujours remplacer entièrement
- Démancher Fig. 3 au
- emmancher Fig. 6 au
- contrôler
18 - Ressort à coupelle
- Position de montage Fig. 4 au
