Revue Technique Automobile Skoda Octavia: Aperçu de la boîte de vitesses

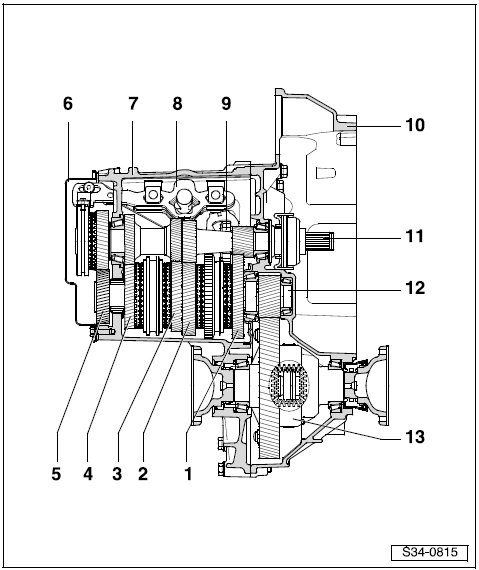

1 - 1. Rapport
2 - 2. Rapport
3 - 3. Rapport
4 - 4. Rapport
5 - 5. Rapport
6 - Couvercle du carter de boîte de vitesses
7 -
Carter de la boîte de vitesses
8 - Commande de changement de vitesses
- (Fourchettes)
9 - Pignon de marche arriere
10 - Carter d'embrayage
11 - Arbre
primaire
12 - Arbre de sortie
13 - Différentiel
Aperçu du montage
Chronologie du montage
I - Démonter et monter le couvercle du carter de la boîte de vitesses et du
5e rapport II - Démonter et monter le carter de la boîte de vitesses et la
command ...
