Revue Technique Automobile Skoda Octavia: Alarme antivol
| ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Après avoir rebranché la batterie, tenir compte des remarques.
Déposer et poser l'avertisseur d'alerte
-H12-
Remarque L'avertisseur d'alerte -H12- possède une batterie de secours, qui ne peut pas être remplacée séparément.
Déposer
- Déposer la coquille avant droite du passage de roue Carrosserie - Travaux de montage ; Gr. de rép. 66.

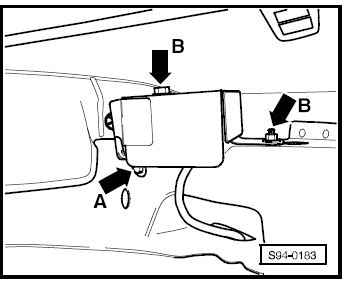

- Dévisser les écrous -flèche B-.
- Percer la tête de rivets ou la vis d'arrachement -flèche A-.
- Débrancher la connexion à fiches.
- Enlever l'avertisseur d'alerte du support.
Poser
Remarque Si la vis d'arrachement est percée, il faut remplacer l'écrou riveté.
- La pose doit être effectuée dans l'ordre inverse.
Eclairage de l'accès à bord
Déposer et poser l'éclairage de l'accès Ã
bord dans le rétroviseur extérieur
Déposer
Déposer le boîtier du rétroviseur Carrosserie - Travaux de
montage ; Gr. de rép. 66.
...
