Revue Technique Automobile Skoda Octavia: Affichage des défauts via les témoins ABS/EDS/ASR/ESP

Châssis-suspension

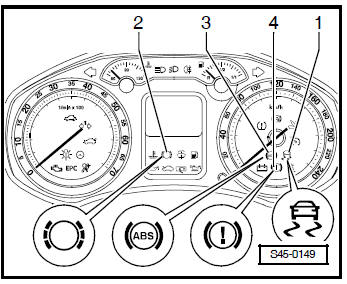

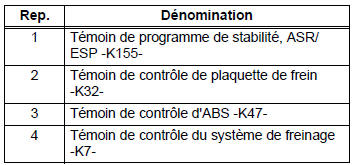

Témoins de contrôle

Châssis-suspension

Châssis-suspension

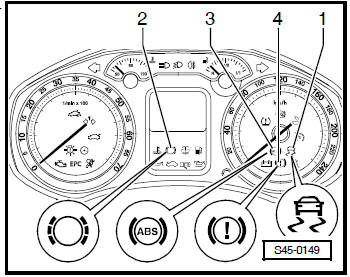

Témoin de contrôle de plaquette de frein -K32-

a - les plaquettes de frein peuvent être usées.

b - un défaut s'est produit dans le câble  Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage

Châssis-suspension

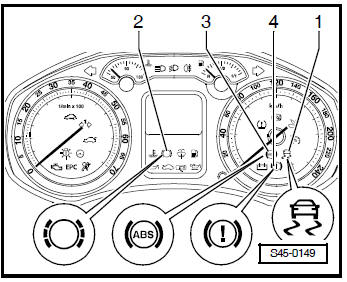

Témoin de contrôle d'ABS -K47-

a - L'alimentation en tension est inférieure à 10 volts.
b - Un défaut s'est produit dans l'ABS.

ATTENTION! En cas de défaut dans l'ABS -b- le système antiblocage reste déconnecté, le système de freinage classique demeure toutefois entièrement opérationnel.

c - Un défaut temporaire s'est produit dans l'un des capteurs de vitesse de rotation après le dernier démarrage.

Dans ce cas, le témoin de contrôle d'ABS s'éteint automatiquement après un redémarrage du véhicule et un déplacement à plus de 20 km/h.

d - La liaison entre le porte-instruments et l'appareil de commande d'ABS -J104- est interrompue.
 Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
e - Le porte-instruments est défectueux

Châssis-suspension

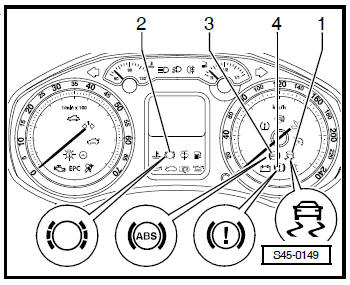

Témoin de contrôle pour ABS -K47- et pour système de freinage -K7-

a - Le frein à main est tiré.
b - Le niveau de liquide de frein est insuffisant (témoin de contrôle clignote).

Après avoir mis le contact, on entend trois sons d'avertissement.

c - Il y a un défaut dans le câble vers le témoin du système de freinage -K7-  Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage

ATTENTION! Après l'allumage du témoin d'ABS -K47-, et du témoin du système de freinage -K47-, les roues arrière peuvent très vite se bloquer lors d'un freinage

Châssis-suspension

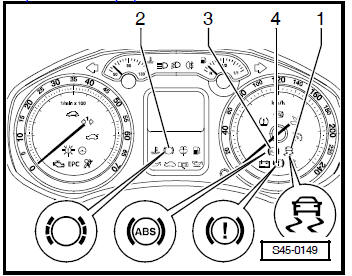

Témoin de programme de stabilité, ASR/ESP -K155-

Il y a un défaut concernant exclusivement l'ASR/ESP.

Les systèmes ABS/EDS et EBV du véhicule restent entièrement opérationnels  Interroger la mémoire de défauts.

a - Court-circuit avec le pôle positif dans la touche d'ASR/ESP -E256-
b - un défaut dans l'activation du témoin de programme de stabilité, ASR/ESP -K155 -  Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
c - le système ASR/ESP a été déconnecté via la touche d'ASR/ESP -E256-

Si le témoin de programme de stabilité, ASR/ESP -K155- clignote en roulant, le système ASR ou ESP se trouve en mode Régulation.

a - le témoin de programme de stabilité, ASR/ESP est défectueux, effectuer le  contrôle électrique.

Composants électriques/électroniques et localisation des composants
1 - Appareil de commande pour ABS/ESP -J104- Localisation: Sur l'unité hydraulique dans le compartiment moteur à droite. peut être contrôlé dans "Recherche guidée des défauts&qu ...

Unité hydraulique, servofrein, maître-cylindre de frein
...
