Revue Technique Automobile Skoda Octavia: Déposer et poser l'habillage de la portière du passager avant
Déposer
ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |

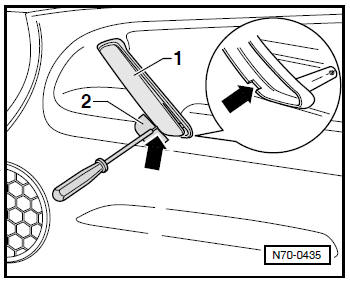

- Introduire un tournevis (largeur max. 5 mm) dans l'ouverture sous la poignée et débloquer le cache -1-.
Remarque Pour éviter d'endommager l'habillage de la portière, mettre une spatule en plastique -2- entre le tournevis et l'habillage de la portière.

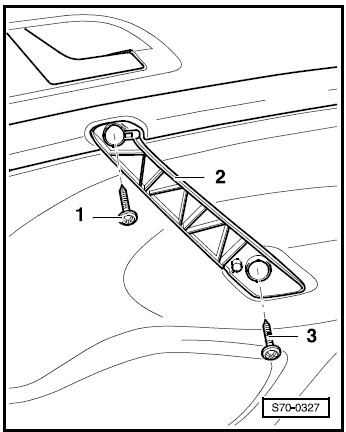

- Retirer les vis -1- et -3- (4 Nm).
Remarque La poignée -2- est vissée avec l'habillage de la portière et ne peut être déposée que si l'habillage de la portière est déposé.
- Déclipser le cache du haut-parleur de tweeter -1- et débrancher la connexion à fiches -2-.

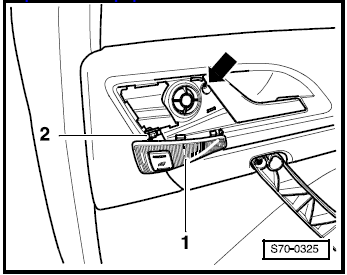

- Déposer la vis -flèche- (1 Nm).
- Déposer les vis -flèches- (1 Nm).

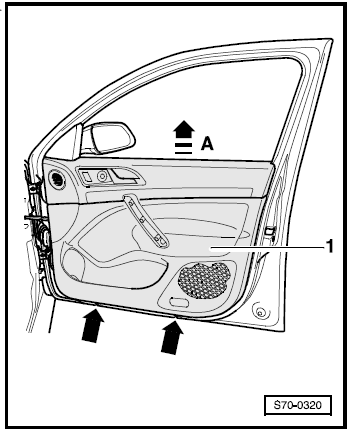

- Déclipser l'habillage de la portière -1- de la portière et l'enlever dans le -sens de la flèche A-.
- Décrocher le câble d'actionnement de la poignée de la portière et débrancher les connexions à fiches.
Poser
La pose doit être effectuée dans l'ordre inverse.
Déposer et poser l'habillage de la portière conducteur
Déposer
ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de ...
Déposer et poser l'habillage de la portière arrière
Déposer
Introduire un tournevis (largeur max. 5 mm) dans l'ouverture sous la
poignée et débloquer le cache -1-.
Remarque Pour éviter
d'endommager l'habillage de la portière, mettre ...
