Revue Technique Automobile Skoda Octavia: Symboles des témoins de contrôle dans le porte-instruments
Remarque
- Il est interdit de désassembler le porte-instruments.
- Tous les témoins de contrôle sont conçus comme des diodes. En cas de défaillance d'un témoin de contrôle, le porte-instruments doit être remplacé.

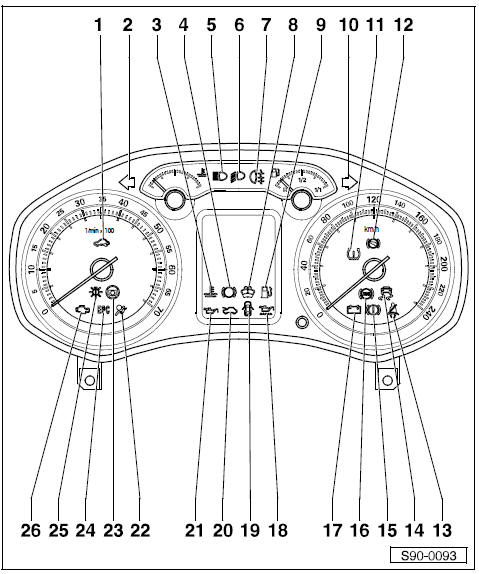

1 - Antidémarrage avec transpondeur
2 - Clignotant gauche
3 -
Température/niveau du liquide de refroidissement
4 - Usure des
plaquettes de frein
5 - Feux de route
6 - Feux de croisement
7 -
Antibrouillard arrière
8 - Niveau de liquide de lave-glace
9 - Réserve
de carburant
10 - Clignotant droit
11 - Pression de gonflage des
pneumatiques
12 - Verrouillage de la boîte de vitesses automatique
13 - Témoin d'alerte de la ceinture
14 - ASR/ESP
15 -
Dysfonctionnement de frein
16 - ABS
17 - Alternateur
18 - Niveau
d'huile
19 - Portière ouverte
20 - Capot moteur ouvert
21 -
Pression d'huile de moteur
22 - Airbag
23 - Servodirection
24 -
Commande du moteur
25 - Contrôle de la défaillance ampoule
26 - Gaz
d'échappement
