Revue Technique Automobile Skoda Octavia: Roues de secours

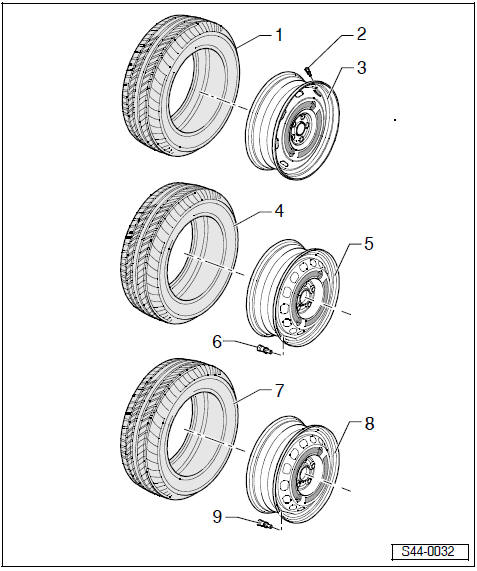

Remarque
- La jante en acier peut avoir un aspect différent de celui sur la figure.
- La sculpture peut avoit un aspect différent de celui sur la figure pour d'autres pneus autorisés.
1 - Pneus
- pour jante en acier rep. 3
2 - Valve
- Affectation Catalogue des pièces de rechange
3 - Jante en acier
- 3,5J x 18, ET 25
- avec plaquette indiquant la vitesse maximum autorisée (max 80 km/h; max 50 mph)
- Roue de secours pour jante en alliage léger 6,5J x 16 (équipement spécial)
4 - Pneus
- pour jante en acier rep. 5
5 - Jante en acier
- 6,5J x 15 ET 47
- avec plaquette indiquant la vitesse maximum autorisée (max 80 km/h; max 50 mph)
- Roue de secours pour jante en alliage léger 6,5J x 15
6 - Valve
- Affectation Catalogue des pièces de rechange
7 - Pneus
- pour jante en acier rep. 8
8 - Jante en acier
- 6,5J x 16 ET 50
- avec plaquette indiquant la vitesse maximum autorisée (max 80 km/h; max 50 mph)
- Roue de secours pour jante en alliage léger 7J x 17
9 - Valve
- Affectation Catalogue des pièces de rechange
