Revue Technique Automobile Skoda Octavia: Remplacer le palier de la boîte de vitesses
Revue Technique Automobile Skoda Octavia / Carrosserie - Remise en état / Avant de la carrosserie / Remplacer le palier de la boîte de vitesses

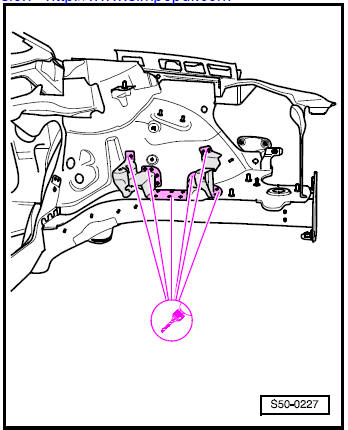

Déposer la pièce d'origine
- Percer les points de soudure.
- Enlever le palier de la boîte de vitesses.
- Enlever le reste.
Pièce de rechange
- Support de boîte de vitesses

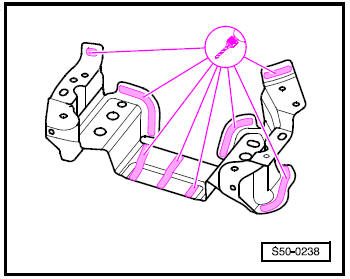

Préparer la nouvelle pièce
- Percer des trous pour le soudage à bouchon sous gaz protecteur,
7 mm.

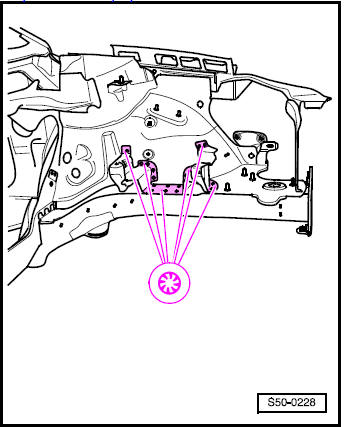

Souder la pièce
- Souder la nouvelle pièce, soudure à bouchon sous gaz protecteur.
Remplacer le palier de moteur
Déposer la pièce d'origine
Percer les points de soudure.
Enlever le support de moteur.
Enlever le reste.
Pièce de rechange
Support de moteur
Préparer la nouvelle pièce
...
Remplacer le longeron du haut
Remplacer la pièce extérieure du longeron du haut
Déposer les pièces d'origine
Percer le support d'aile.
Passer la meule sur la soudure pleine sous gaz protecteur avec
discontinuit ...
