Revue Technique Automobile Skoda Octavia: Remplacer le longeron du haut
Remplacer la pièce extérieure du longeron du haut

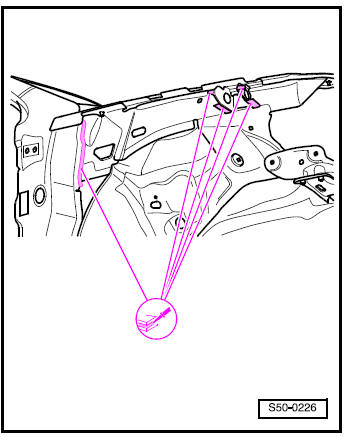

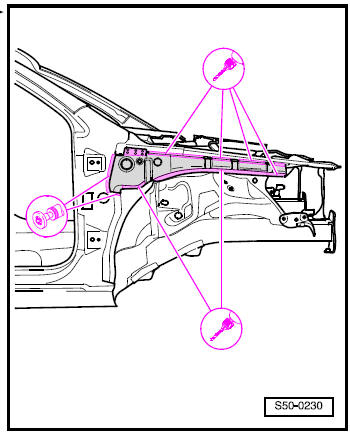

Déposer les pièces d'origine
- Percer le support d'aile.
- Passer la meule sur la soudure pleine sous gaz protecteur avec discontinuité.
- Percer les points de soudure.
- Enlever la pièce extérieure du longeron du haut.
- Enlever le reste.
Pièce de rechange
- Pièce extérieure du longeron du haut
- Colle -DA 001 730 A1-
- Produit nettoyant -D 009 401 04-
Préparer la nouvelle pièce

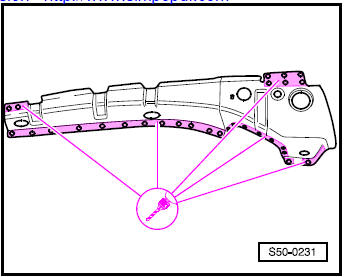

- Percer des trous pour le soudage à bouchon sous gaz protecteur,
7 mm. - Nettoyer la surface de collage.
- Appliquer la colle comme indiqué.
Remarque La nouvelle pièce doit être soudée dans les 30 minutes qui suivent sinon mauvaise adhérence.

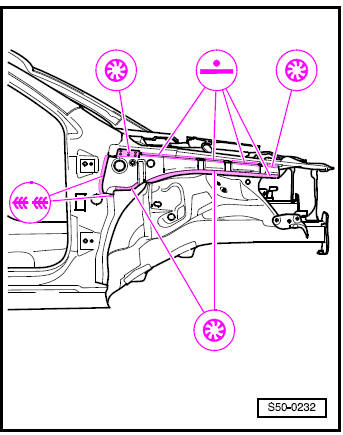

Souder la pièce
- Agrafer la nouvelle pièce. Le véhicule peut être sur ses roues ou sur le jeu d'équerres de redressage.
- Souder la nouvelle pièce, soudure ponctuelle RP.
- Souder la nouvelle pièce, soudure à bouchon sous gaz protecteur.
- Souder les autres découpes, soudure pleine sous gaz protecteur avec discontinuité.
- Riveter le support d'aile.
Remplacer la pièce intérieure du longeron du haut

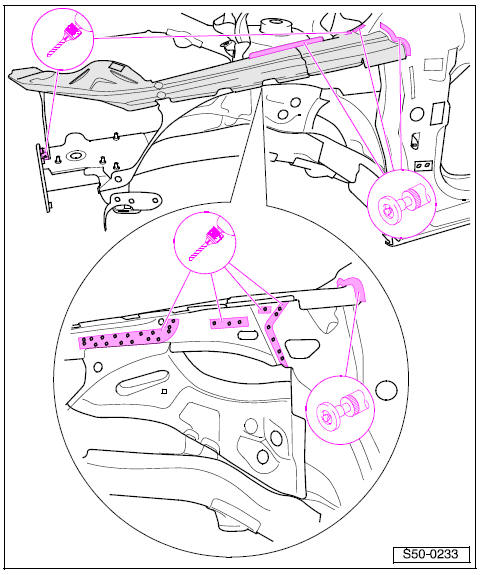

Déposer les pièces d'origine
- Déposer la pièce extérieure du longeron du haut.
- Passer la meule sur les soudures pleines sous gaz protecteur avec discontinuité.
- Percer le reste des soudures ponctuelles.
- Enlever la pièce intérieure du longeron du haut.
- Enlever le reste.
Pièce de rechange
- Pièce intérieure du longeron du haut
Préparer la nouvelle pièce
- Percer des trous pour le soudage à bouchon sous gaz protecteur,
7 mm.

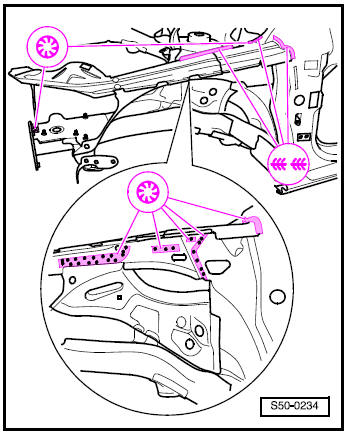

Souder la pièce
- Agrafer la nouvelle pièce. Le véhicule peut être sur ses roues ou sur le jeu d'équerres de redressage.
- Souder la nouvelle pièce, soudure à bouchon sous gaz protecteur.
- Souder les autres découpes, soudure pleine sous gaz protecteur avec discontinuité.
- Souder la pièce extérieure du longeron du haut.
Remplacer le palier de la boîte de vitesses
Déposer la pièce d'origine
Percer les points de soudure.
Enlever le palier de la boîte de vitesses.
Enlever le reste.
Pièce de rechange
Support de boîte de vitesses
Prépare ...
Remplacer la partie partielle du longeron avant
Déposer la pièce d'origine
Percer le support pour le longeron du haut.
Séparer le longeron avant au niveau de la soudure au laser.
Remarque La
ligne de découpe doit être droite.
Pià ...
