Revue Technique Automobile Skoda Octavia: Remise en état du frein des roues arrière CII 41

Remarque

• Après le remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
• Pour aspirer du liquide de frein dans son réservoir, utiliser l'appareil de remplissage et de purge d'air pour freins par ex. -ROMESS-.
• Installer le bloqueur de pédale de frein, par ex. -V.A.G 1869/2 - avant de déposer un étrier ou de débrancher une Durit.

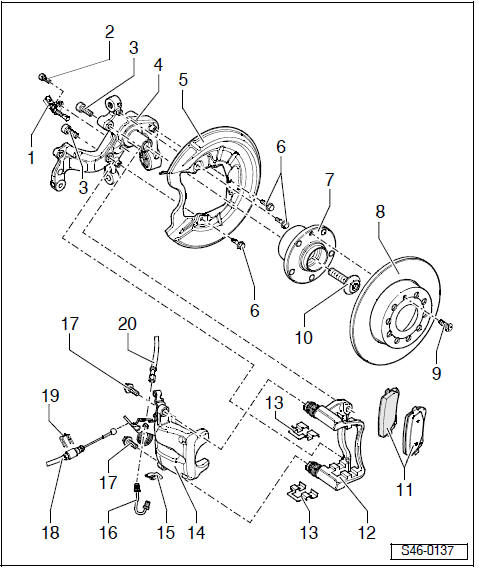

1 - Capteur de vitesse de rotation d'ABS

• Avant de poser le capteur, nettoyer la surface intérieure de l'alésage et y passer de la pâte pour vis soumises à très hautes températures -G 052 112 A3 -

2 - Vis à six pans creux 8 Nm
3 - Vis intérieure à dentures multiples, 90 Nm et 90°

• remplacer après chaque démontage

4 - Carter de roulement de roue
5 - Tôle de protection
6 - Vis hexagonale, 9 Nm
7 - Ensemble roulement de roue/ moyeu de roue
8 - Disque de frein

• 260 mm
• Epaisseur 12 mm
• Limite d'usure 10 mm
• En cas d'usure, remplacer les deux disques de l'essieu concerné
• Dévisser au préalable l'étrier de frein pour pouvoir déposer un disque

9 - Vis à empreinte cruciforme, 4 Nm
10 - Vis
11 - Plaquettes de frein

• Epaisseur 11 mm sans la plaque d'appui
• Limite d'usure: 2 mm sans la plaque d'appui
• Toujours remplacer toutes les plaquettes de l'essieu concerné
• Déposer et poser

12 - Support de frein avec axe de guidage et capuchon

• Pièce de rechange livrée assemblée avec suffisamment de graisse sur les axes de guidage
• En cas d'endommagement au niveau des capuchons ou des axes de guidage, poser le set de réparation.

  Utiliser la graisse jointe pour lubrifier les axes de guidage.

13 - Tôle de maintien de plaquette

• Toujours les changer en cas de remplacement des plaquettes

14 - Etrier de frein

• Ne pas dévisser la Durit de frein pour remplacer les plaquettes
• Déposer et poser
• Réparer
• Régler d'abord le câble du frein à main après des réparations ou un remplacement.
• Régler le frein à main

15 - Support de Durit
16 - Conduite de frein, 14 Nm
17 - Vis hexagonale, autobloquante, 35 Nm

• Remplacer

18 - Câble de frein à main

• Régler le frein à main

19 - Agrafe élastique
20 - Durit de frein
