Notice d'utilisation Skoda Octavia: Ranger la galerie de toit

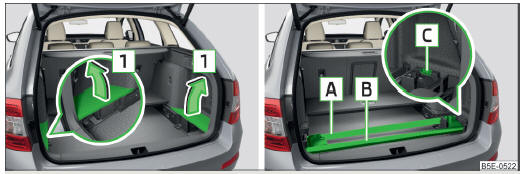

Fig. 134 Retirez le revêtement latéral du coffre à bagages / rangez la
galerie
de toit
Sur les véhicules avec un fond de chargement variable, la galerie de toit peut être rangée dans les évidements du revêtement du coffre.
- Placez le plancher variable dans le position supérieure.
- Retirez les revêtements latéraux du coffre à bagages dans le sens de la flèche 1 " fig. 134.
- Retirez la clé de la galerie de toit " .
La clé retirée peut être rangée dans le renfoncement C .
- Placez la partie avant de la galerie de toit A dans les dépressions avant du revêtement latéral.
- Placez la partie arrière de la galerie de toit B dans les dépressions arrière du revêtement latéral.
- Remettez en place les revêtements latéraux du coffre à bagages dans le sens opposé à la flèche 1 .
- Dépliez le plancher de chargement variable de sa position supérieure.
- Avant le rangement de la galerie de toit, il convient de retirer la clé du support, puisqu'elle pourrait être endommagée dans le cas contraire.
- Pour pouvoir ranger en même temps la galerie de toit et le couvre-bagages enroulable, il est alors nécessaire que la partie arrière du couvre-bagages enroulable recouvre l'arrière de la galerie de toit.
Poids sur le toit
La charge du toit admissible, système de support compris, de 75 kg ne doit pas être dépassée.
Il ne vous sera pas possible d'utiliser la pleine charge maximum autorisée si les systèmes de galerie de toit installés ne sont pas assez résistants. La capacité de charge maximum du système de support doit être respectée en permanence.
Points de fixation des barres de toit
Fig. 133 Points de fixation
Les éléments de fixation sont situés sur les deux côtés du véhicule.
Disposition des points de fixation " fig. 133
Points ...
