Revue Technique Automobile Skoda Octavia: Réparation du mécanisme de direction électromécanique

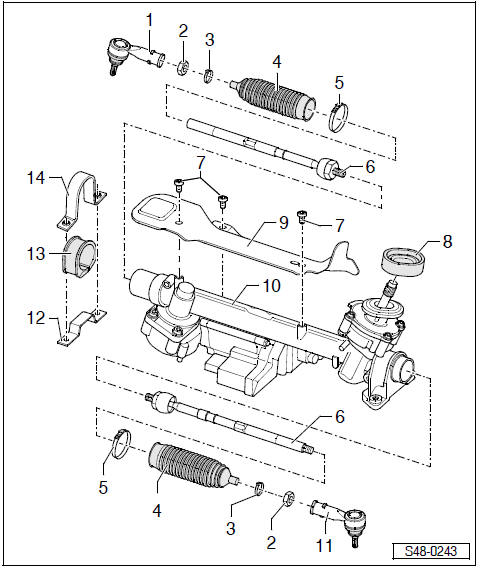

1 - Rotule de barre de direction, côté droit
- Contrôler si les capuchons pare-poussière sont correctement positionnés et pas endommagés.
Si la rotule de barre de direction a été remplacée ou déposée et posée, la géométrie du véhicule doit être contrôlée 2
2 - Ecrou, 55 Nm
- Pour serrer l'écrou, la rotule de barre de direction doit être retenue avec une clé.
3 - Collier à lame-ressort
4 - Soufflet
- Contrôler si endommagement
- Ne doit pas être entortillé après le réglage du pincement
5 - Collier de blocage
- remplacer après chaque démontage
- Pincer le nouveau collier de blocage avec pince de serrage pour mécanisme de direction par ex. -VAS 6199-
6 - Barre de direction, 100 Nm
- Déposer et poser
7 - Vis Torx, 6 Nm
8 - Joint
9 - Tôle de protection
10 -
Mécanisme de direction
- avec appareil de commande pour l'assistance de direction -J500-
- peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
- Déposer et poser
11 - Rotule de barre de direction, côté gauche
- Contrôler si les capuchons pare-poussière sont correctement positionnés et pas endommagés.
12 - Support
13 - Silentbloc
14 - Collier avec écrous
- Remplacer si le filetage est endommagé
Dépose et pose de la barre de direction
Le chapitre est présenté ultérieurement.
