Revue Technique Automobile Skoda Octavia: Régler le différentiel

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Porte-comparateur universel -MP 3-447-
• Cale étalon -MP 3-405/17-
• Poinçon de pression -MP 3-448-
• Coupelle de pression -MP 3-464-
• Coupelle de pression -MP 3-468-
• Plaque de pression -MP 3-407-
• Douille -MP 3-474-
• Clé dynamométrique
• Extracteur a prise interne -Kukko 21/7-
• Contre-appui -Kukko 22/2-
• Comparateur

Un réglage du différentiel est nécessaire si les composants suivants sont remplacés:

• Carter de la boîte de vitesses
• Carter d'embrayage
• Carter du différentiel

ou les

• les roulements a rouleaux coniques du différentiel

Aperçu du réglage  .

• Emmancher la bague extérieure/le roulement a rouleaux coniques avec coupelle de pression -MP 3-464- dans le carter de boîte de vitesses mais sans rondelle de réglage  Fig. 6 au .

Remarque La bague intérieure et la bague extérieure des roulements a rouleaux coniques sont appariés. Ne pas les intervertir !

• Emmancher la bague extérieure/le roulement a rouleaux coniques dans le carter d'embrayage au moyen de la coupelle de pression -MP 3-464- a cet effet  Fig. 2 au .
• Installer le différentiel dans le carter d'embrayage.
• Installer le carter de boîte de vitesses et serrer les 5 vis a 25 Nm.

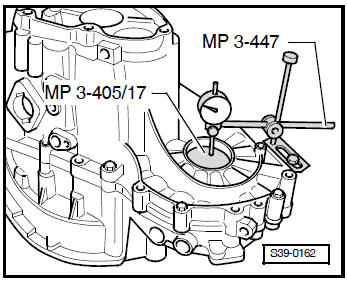

• Monter le comparateur et le régler sur "0" avec une précontrainte de 1 mm.
• Faire décrire un mouvement de va-et-vient au différentiel, relever le jeu indiqué par le comparateur et le noter (Exemple: 0,70 mm).

Déterminer quelle est la bonne rondelle de réglage

La précontrainte prescrite est obtenue en ajoutant a la valeur déterminée une valeur constante de compression (0,40 mm).

Exemple:

• Enlever le centre de la boîte de vitesses et sortir de celui-ci la bague extérieure/le roulement a rouleaux coniques.

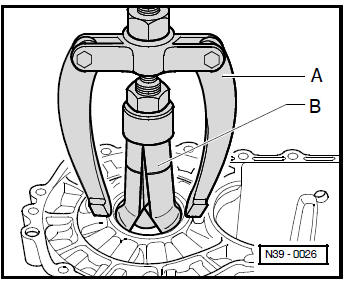

Fig. 11: Extraire la bague extérieure/le roulement a rouleaux coniques du carter de la boîte de vitesses

A - Contre-appui, par ex. -Kukko 22/2-
B - Extracteur a prise interne 46...58 mm, parex.-Kukko 21/7-

• Poser la rondelle d'ajustement avec l'épaisseur requise, la rondelle d'ajustement la plus épaisse en premier.

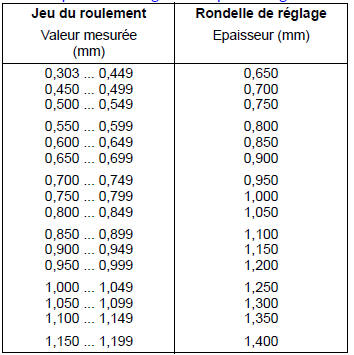

  Les rondelles d'ajustement suivantes sont disponibles:

Remarque Choisir les rondelles d'ajustement au moyen du  catalogue des pieces de rechange.

Vous pouvez installer 2 rondelles correspondant au chiffre mesuré si l'épaisseur mesurée dépasse celle indiquée au tableau.

Les différences entre les tolérances permettent de mesurer tres exactement l'épaisseur requise pour chaque rondelle.

• Emmancher de nouveau la bague extérieure et serrer les vis du carter de boîte de vitesses.
