Revue Technique Automobile Skoda Octavia: Régler l'arbre de sortie

(Déterminer une rondelle d'ajustement pour l'arbre de sortie)

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

Un réglage de l'arbre de sortie est nécessaire si les composants suivants sont remplacés:

ou les

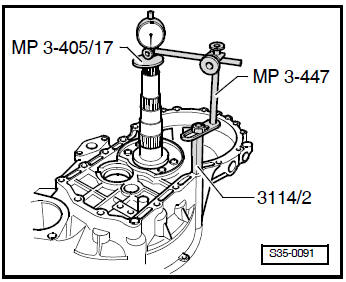

Aperçu du réglage.

Remarque Les surfaces d'étanchéité du carter d'embrayage et de la boîte de vitesses doivent etre nettoyées du produit d'étanchéité.

Boîte de vitesses 0A4

Déterminer quelle est la bonne rondelle de réglage

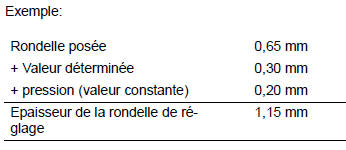

La précontrainte prescrite est obtenue en ajoutant a la valeur déterminée (0,30 mm) et a la rondelle d'ajustement posée (0,65 mm) une valeur constante de compression (0,20 mm).

Boîte de vitesses 0A4

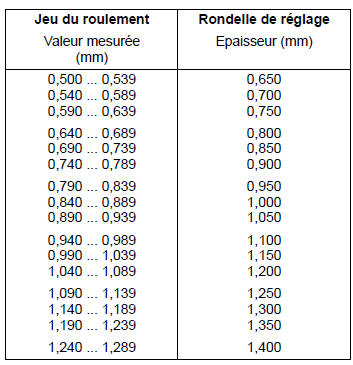

Les rondelles d'ajustement suivantes sont disponibles:

Remarque Choisir les rondelles d'ajustement au moyen du  catalogue des pieces de rechange.

Boîte de vitesses 0A4

Les différences entre les tolérances permettent de mesurer tres exactement l'épaisseur requise pour chaque rondelle.
