Revue Technique Automobile Skoda Octavia: Pompe à vide pour le servofrein (véhicules Diesel) aperçu

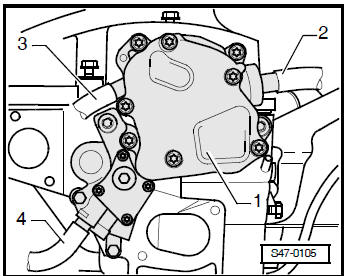

Pompe à vide pour moteur Diesel 4-cyl. (à 2 soupapes):
Pompe tandem -1- (pompe à vide et pompe d'alimentation en carburant)
Durit de dépression arrivant au servofrein -2- avec clapet de retenue.
Conduites d'alimentation -3- et -4-.
- Déposer et poser la pompe tandem Gr. de rép. 20.

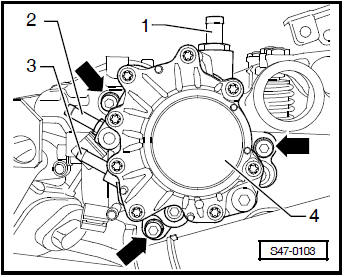

Pompe à vide pour moteur Diesel 4-cyl. (à 4 soupapes):
Pompe tandem -4- (pompe à vide et pompe d'alimentation en carburant)
Durit de dépression arrivant au servofrein -1- avec clapet de retenue.
Conduites d'alimentation -2- et -3-.
- Déposer et poser la pompe tandem Gr. de rép. 20.
