Revue Technique Automobile Skoda Octavia: Maître-cylindre de frein

Déposer et poser le maître-cylindre de
frein

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Colliers de Durits -MP 7-602-
• Appareil de remplissage et de purge d'air pour freins -ROMESS S15-
• Flacon d'aspiration

Déposer

• Tenir compte du codage s'il s'agit d'un véhicule avec un autoradio codé, le demander si nécessaire.
• Déconnecter et déposer la batterie  Installation électrique ; Gr. de rép. 27.
• Déposer le porte-batterie.
• Mettre suffisamment de chiffons ne peluchant pas autour du moteur et de la boîte de vitesses.
• Retirer autant de liquide de frein que possible du réservoir de liquide de frein avec un flacon d'aspiration.

Sur véhicules avec boîte de vitesses manuelle:

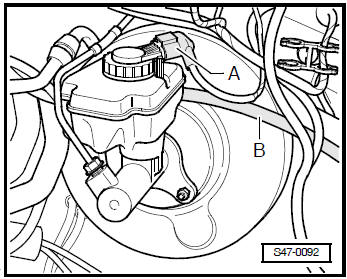

• Déconnecter la Durit d'écoulement -B- du cylindre transmetteur d'embrayage avec le collier de Durit -MP 7-602-.
• Débrancher la Durit d'écoulement -B- pour cylindre d'embrayage du réservoir de liquide de frein.

Suite pour tous les véhicules:

• Débrancher le connecteur -A- du transmetteur pour témoin d'alerte du plongeur.
• Déposer le réservoir de liquide de frein, pousser à cet effet les brides à encliquetage vers l'extérieur et simultanément sortir le réservoir de liquide de frein des obturateurs.

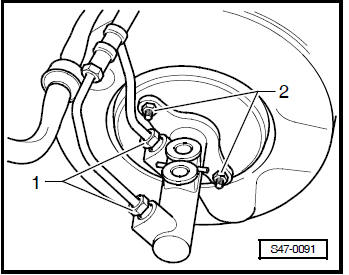

• Dévisser les conduites de frein -1- du maître-cylindre de frein, fermer les conduites de frein avec des obturateurs pris dans le set de réparation -1H0 698 311 A-.
• Dévisser les écrous -2- du maître-cylindre de frein.
• S'il existe, enlever l'écran thermique.
• Sortir prudemment le maître-cylindre de frein du servofrein.

Poser

• La pose doit être effectuée dans l'ordre inverse

Lors de la pose tenir tout spécialement compte des points suivants:

• Lors de l'assemblage du maître-cylindre de frein et du servofrein, veiller à ce que la tige de pression dans le maître-cylindre soit correctement positionnée.
• Purger l'air du système de freinage.
• Purger l'air de l'embrayage  Gr. de rép. 30.

Couples de serrage:
