Revue Technique Automobile Skoda Octavia: II - Réparer le levier et le carter

Remarque Graisser les portées et les surfaces de glissement avec de la graisse -G 000 450 02-.

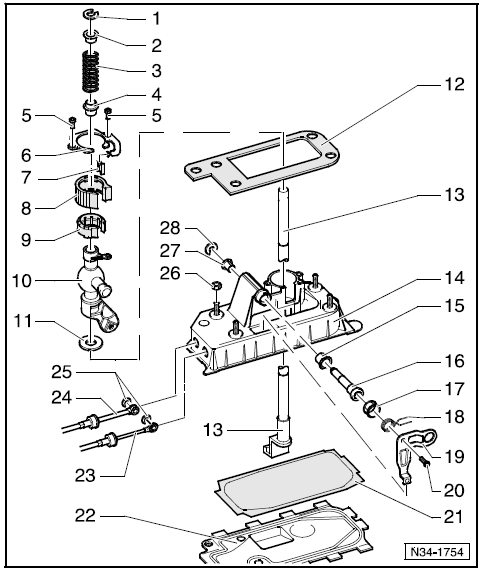

Boîte de vitesses 0A4

1 - Circlip

2 - Douille
3 - Ressort de pression
4 - Douille
5 - 5 Nm
6 - Couvercle
7 - Amortisseur
8 - Amortisseur
9 - Coussinet
10 - Glissiere de guidage du levier
11 - Rondelle d'amortisseur
12 - Joint

13 - Levier
14 - Carter de passage des vitesses
15 - Douille de roulement
16 - Axe
17 - Douille de guidage
18 - Ressort de pression

19 - corniere de sélection
20 - 5 Nm
21 - Joint

22 - Plaque du fond

23 - Câble de sélection

24 - Câble de passage des vitesses

25 - Circlip

26 - 8 Nm

27 - Douille de roulement

28 - Circlip

Boîte de vitesses 0A4

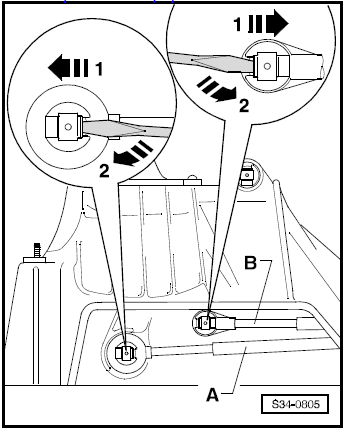

Fig. 1: Démonter et monter le câble de sélection et le câble de passage des vitesses

Boîte de vitesses 0A4

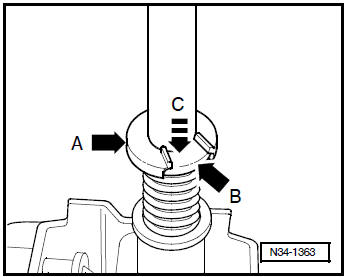

Fig. 2: Dépose et pose du circlip

Remarque

Boîte de vitesses 0A4

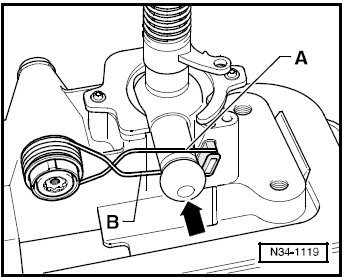

Fig. 3: Poser le ressort de pression

Séparer le soufflet du levier de changement de vitesses
Débloquer par le haut le soufflet du cadre de la console centrale -fleches-. Et remonter le soufflet en le faisant glisser par-dessus le pommeau. Ouvrir le collier -fleche- et retir ...

III - Déposer et poser les câbles - Aperçu du montage
Remarque Graisser les portées et les surfaces de glissement avec de la graisse -G 000 450 02-. 1 - Câble de passage des vitesses relier avec frein de câble  rep. 11 Position de mo ...
