Revue Technique Automobile Skoda Octavia: II - Démonter et monter le carter de la boîte de vitesses et la commande de passage des vitesses
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Commande, Carter / Désassembler et assembler la boîte de vitesses / II - Démonter et monter le carter de la boîte de vitesses et la commande de
passage des vitesses

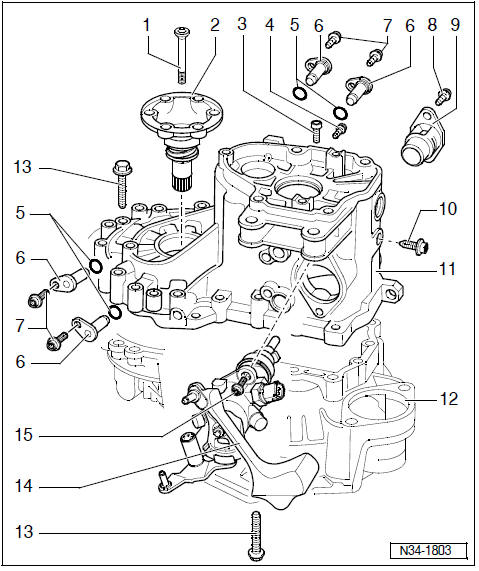

1 - 25 Nm
2 - Arbre bridé avec ressort de pression
- Déposer et poser
- Compléter
3 - 25 Nm
- pour l'appui de l'arbre de marche AR
- autobloquant
- toujours remplacer
4 - 30 Nm
- pour l'appui de l'arbre de marche AR
- autobloquant
- toujours remplacer
5 - Joint torique
- toujours remplacer
6 - Tourillon de roulement
7 - 22 Nm
8 - 22 Nm
9 - Bouchon
10 - 25 Nm
- pour l'appui de l'arbre de marche AR
- toujours remplacer
11 - Carter de la boîte de vitesses
- Réparer
12 - Carter d'embrayage
- Réparer
13 - 25 Nm et 90 supplémentaires
14 - Commande de changement de vitesses
- Réparer
15 - 22 Nm
I - Démonter et monter le couvercle du carter de la boîte de vitesses et du
5e rapport
1 - 14 Nm 2 - Couvercle du carter de boîte de vitesses
Remarque
Contrôler le niveau d'huile de la boîte de vitesses et en ajouter si
nécessaire et si le couvercle du carter de celle-ci est ...
III - Dépose et pose de l'arbre primaire, de l'arbre de sortie, du
différentiel et des fourchettes
1 - Différentiel
Désassembler et assembler
2 - Bague d'étanchéité
4 unités
toujours remplacer
3 - Arbre de sortie
Désassembler et assembler
4 - Appui de l ...
