Revue Technique Automobile Skoda Octavia: I - Déposer et poser le pommeau et le cache
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Commande, Carter / Réparer la commande de passage des vitesses / I - Déposer et poser le pommeau et le cache

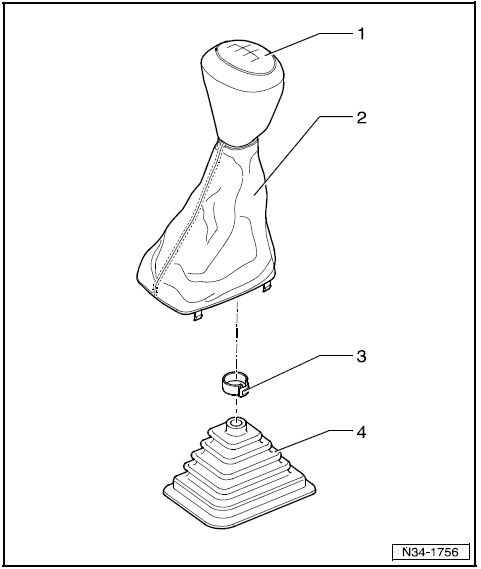

1 - Pommeau
- avec soufflet
- Le pommeau et le soufflet ne peuvent pas etre séparés l'un de l'autre
- Toujours les remplacer conjointement
- Déposer et poser
2 - Soufflet
3 - Collier de blocage
- pour fixer le pommeau au levier
- toujours remplacer
4 - Panneau d'insonorisation
- pas sur tous les véhicules
- Les ergots de blocage sont disposés dans differentes distances.
- dans ce cas ne peut etre inseré que dans une seule position.
Position de montage de la commande de passage des vitesses
Fleche A- Mouvement de passage
Fleche B- Mouvement de sélection
A - Câble de passage des vitesses B - Câble de sélection C - Ecran
de protection thermique
enlever avant de déposer ...
Séparer le soufflet du levier de changement de vitesses
Débloquer par le haut le soufflet du cadre de la console centrale
-fleches-.
Et remonter le soufflet en le faisant glisser par-dessus le pommeau.
Ouvrir le collier -fleche- et retir ...
