Revue Technique Automobile Skoda Octavia: Fixer le groupe motopropulseur et les consoles

Remarque

Châssis-suspension

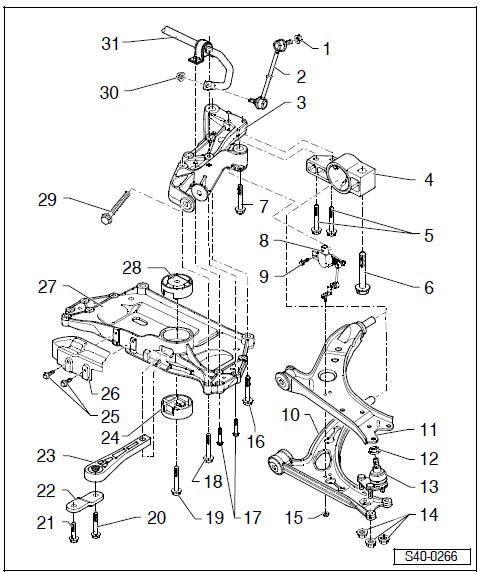

1 - Ecrou, 65 Nm

2 - Barre de direction

3 - Console

4 - Support de palier

5 - Vis hexagonale, 50 Nm et 90°

6 - Vis hexagonale, 70 Nm et 90°

7 - Vis hexagonale, 70 Nm et 90°

8 - Transmetteur d'assiette AVG -G78-

9 - Vis hexagonale, 9 Nm
10 - Triangle de suspension

11 - Triangle de suspension

12 - Ecrou, 20 Nm et 90°

13 - Rotule de suspension

14 - Ecrou, 40 Nm et 90°

15 - Ecrou, 9 Nm
16 - Vis hexagonale, 70 Nm et 90°

17 - Vis hexagonale, 20 Nm et 90°

18 - Vis hexagonale, 70 Nm et 90°

19 - Vis hexagonale, 100 Nm et 90°

20 - Vis hexagonale, 40 Nm et 90°

21 - Vis hexagonale, 40 Nm et 90°

22 - Support sur appui oscillant

23 - Appui oscillant

24 - Palier en caoutchouc-métal du bas pour appui oscillant
25 - Vis Torx, 6 Nm
26 - Tôle de protection
27 - Support du groupe motopropulseur

28 - Palier en caoutchouc-métal du haut pour appui oscillant
29 - Vis hexagonale, 70 Nm et 90°

30 - Ecrou hexagonal, 65 Nm

31 - Barre stabilisatrice

Aperçu du montage: Support du groupe moto-propulseur, barre stabilisatrice, triangle de suspension
...

Contrôler la rotule de suspension
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires Dispositif de fixation -T10096- Dispositif de levage pour moteur et boîte de vitesses pa ...
