Notice d'utilisation Skoda Octavia: Feux arrière

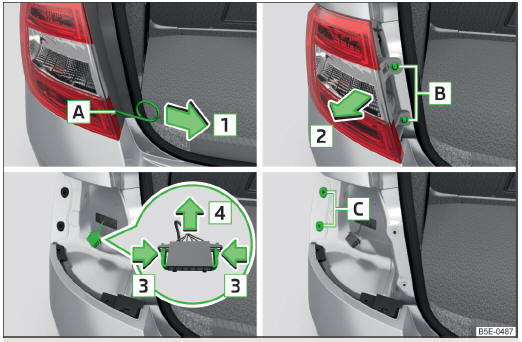

Fig. 250 Démontage des lampes / retrait de la fiche

Démontage

• Ouvrez le capot du coffre à bagages.
• Insérez l'étrier dans l'orifice A 1) " fig. 250 pour retirer les enjoliveurs intégraux de roue, Outillage de bord.
• Défaites la grille de protection en tirant sur les crochets dans le sens de la flèche 1 .
• Dévissez les vis B avec le tournevis de l'outillage de bord.
• Saisissez la lampe et retirez-la avec précaution dans le sens de la flèche 2 par des mouvements d'oscillation.
• Comprimez les deux verrouillages sur le connecteur2) dans le sens de la flèche 3 .
• Débranchez avec précaution la prise du bloc optique arrière dans le sens de la flèche 4 .

Pose

• Remettez la douille de l'ampoule en place dans le feu arrière.

Les verrouillages de la fiche doivent fermement s'enclencher.

• Insérez l'ampoule avec les tourillons A " fig. 251 dans les orifices C " fig. 250 de la carrosserie.
• Sortez la lampe avec précaution " .
• Vissez fermement le bloc optique arrière et mettez le cache en place.

Le cache doit être bien bloqué.
