| ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Après avoir rebranché la batterie, tenir compte des remarques.
Dépose et pose de l'éclairage de la plaque
d'immatriculation
Déposer

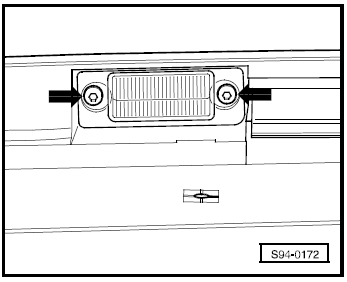

- Retirer les vis de fixation -flèches- dans le diffuseur (1 Nm).
- Retirer l'ampoule.
- Extraire l'ampoule (12 V, 5 W) de la douille.
Poser
- La pose doit être effectuée dans l'ordre inverse.
