Revue Technique Automobile Skoda Octavia: Désassembler
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Plaque de pression -MP 3-406-
- Plaque de pression -MP 3-407-
- Pièce de pression -MP 3-411-
- Poinçon de pression -MP 3-448-
- Rondelle de pression -MP 3-455-
- Poinçon de pression -MP 6-405-
- Pince pour jonc par ex. -VW 161 A-
- Pince de serrage par ex. -V.A.G 1682-
- Dispositif de montage -T10065-

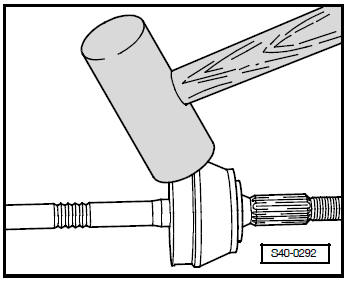

Fig. 1: Chasser le joint homocinétique extérieur
- Chasser de l'arbre à cardan en frappant énergiquement avec un maillet en plastique.
Pour joint homocinétique AVG107

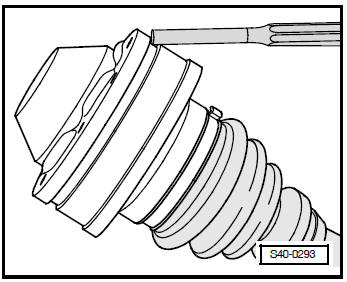

- Chasser le couvercle du joint avec un mandrin.
Fig. 2: Chasser le couvercle pour le joint intérieur
- Chasser le soufflet de protection du joint avec un mandrin.
Ensuite pour tous les joints homocinétiques
- Déposer le circlip.
- Déposer les deux colliers de blocage et pousser le soufflet de protection vers l'articulation extérieure.

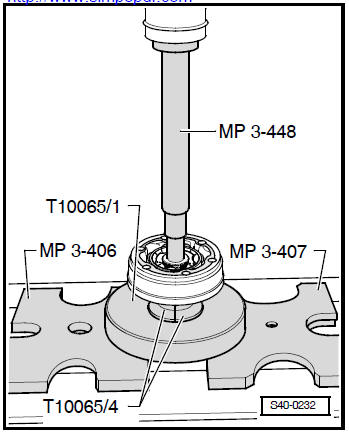

Fig. 3: Démancher le joint homocinétique intérieur
Aperçu du montage
1 - Joint homocinétique extérieur
Toujours remplacer entièrement
Déposer Fig. 1 au
Poser: Emmancher sur l'arbre avec un maillet en plastique
jusqu'à la butée
contrôler&nbs ...
Assembler
Fig. 4: Position de montage du ressort à coupelle sur
l'articulation intérieure
1 - Ressort à coupelle
Fig. 5: Position de montage du ressort à coupelle et de la
bague de butée sur l'arti ...
