Déposer
- Visser la roue , Mu = 120 Nm.

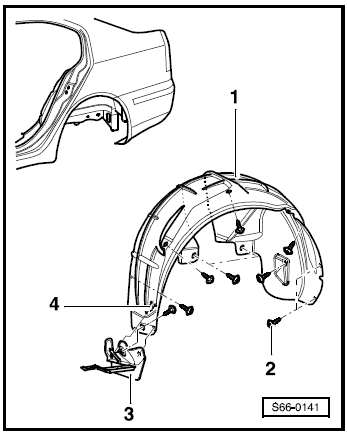

- Déposer les rivets à pattes -4- (extraire la tige centrale du rivet).
- Enlever les vis -2- (1 Nm).
- Retirer la coque de passage de roues -1- et le spoiler -3-.
Poser
La pose doit être effectuée dans l'ordre inverse.
