Revue Technique Automobile Skoda Octavia: Déposer et poser le support du dispositif de la portière

Déposer

Remarque Le support du dispositif est déposé conjointement au lève-vitre.

• Déposer l'habillage de la portière.
• Déposer la poignée de la portière.

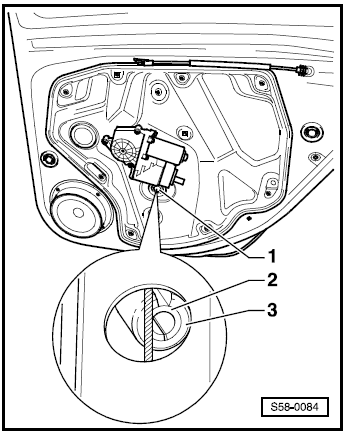

• Débloquer le capuchon -1-.
• Descendre la vitre de la portière jusqu'à ce que la goupille à pattes -2- et la cheville à pattes -3- deviennent accessibles dans la découpure du porte-mécanisme.
• Serrer une vis M5 (longue de 70 mm environ) dans la goupille à pattes -2- et l'extraire de la cheville à pattes -3-.
• Mettre une vis M8 (longueur 80 mm env.) dans la cheville à pattes -3-.

Remarque Ne pas exercer une trop forte pression lors du serrage de la vis dans la cheville à pattes sinon celle-ci peut tomber dans la portière.

• Extraire la cheville à pattes du guidage du lève-vitre et donc de la vitre de la portière.
• Pousser la vitre de portière vers le haut et la fixer (avec du ruban adhésif par ex.).

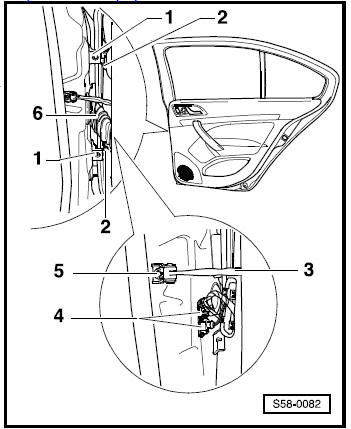

• Retirer le soufflet -6- du montant B.
• Débrancher les connexions à fiches -4- et tirer le câblage via le soufflet -6-.

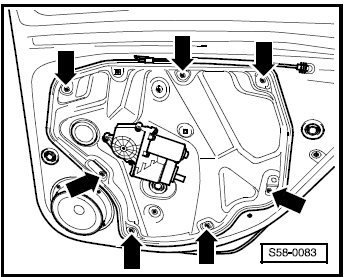

• Percer les têtes des rivets -flèches-. Désolidariser le porte-mécanisme de la portière en l'écartant de celleci.
• Débrancher la fiche de la serrure de portière et la fiche du haut-parleur.

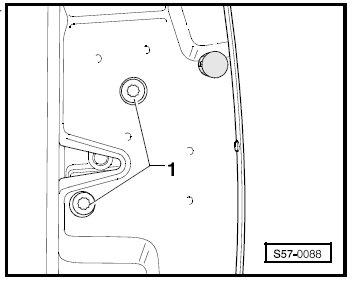

• Enlever les vis -1- (20 Nm).
• Défaire la serrure de portière et enlever prudemment le porte-mécanisme de la portière.

Poser

La pose doit être effectuée dans l'ordre inverse en tenant compte des points suivants:

Remarque Lors de la pose du porte-mécanisme utiliser uniquement des pièces d'origine (rivets de déchirement).

Déposer et poser la vitre de la portière

Déposer

• Déposer le support du dispositif.
• Faire descendre la vitre.
• Retirer de l'encadrement le joint intérieur du guidage de la vitre.
• Sortir prudemment la vitre.

Poser

• Installer la vitre dans l'encadrement.
• Mettre le joint sur la bride.
• Introduire la vitre dans les rainures du joint et la fixer avec du ruban adhésif.
• Poser le porte-mécanisme.
