Revue Technique Automobile Skoda Octavia: Déposer et poser le ressort hélicoïdal
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues arrière / Aperçu du montage: Amortisseur, ressort hélicoïdal / Déposer et poser le ressort hélicoïdal
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Dispositif de serrage pour jambes de suspension par ex. -V.A.G 1752-
- Support de ressort par ex. -V.A.G 1752/3-
Déposer
- Déposer la roue.
- Installer le tendeur -1-.
| ATTENTION! Veiller à ce que le ressort hélicoïdal soit correctement positionné dans le support de ressort parex.-V.A.G 1752/3- -2- (risque d'accident). |
- Serrer le ressort hélicoïdal jusqu'à ce que celui-ci puisse être extraire.
- Déposer le ressort.

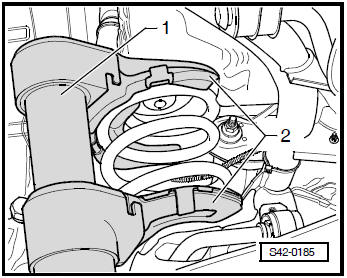

1 - Tendeur de ressort par ex. -V.A.G 1752/1-
2 - Support de ressort par
ex. -V.A.G 1752/3-
Poser
Remarque
- Tenir compte de la position de montage!

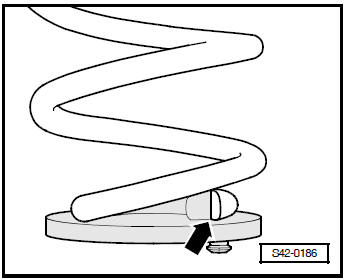

- Le bout du ressort -flèche- doit être contre la butée de l'appui du ressort du bas.
- Poser le ressort conjointement à l'appui du ressort.
- L'appui du ressort du bas a un tourillon.

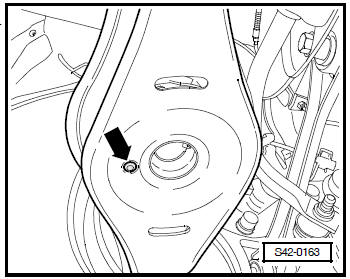

- Insérer ce tourillon dans l'alésage du bras transversal inférieur -flèche-.
- Puis insérer l'appui du ressort du haut dans l'extrémité du ressort du haut.
- Détendre le ressort, placer alors l'extrémité du ressort du haut sur l'ergot de la carrosserie.
- Sortir le tendeur.
- Poser la roue et la serrer.
