Revue Technique Automobile Skoda Octavia: Déposer et poser le ressort de dépassement du PMH

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Outil de déverrouillage -T10178-

Déposer

• Pousser le siege conducteur aussi loin que possible vers l'arriere et mettre le volant dans la position la plus élevée.
• Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

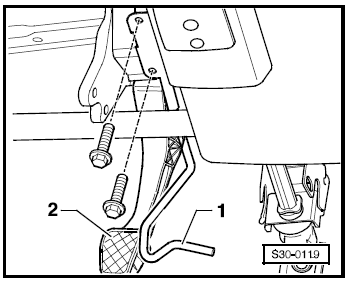

• Dévisser l'entretoise de collision -1- devant la pédale d'embrayage -2-.

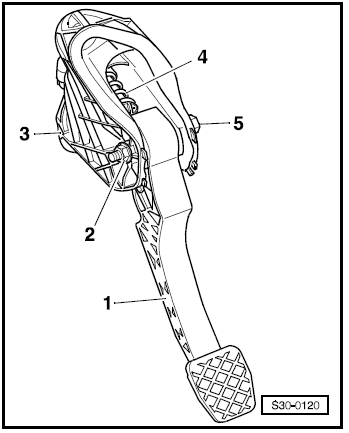

• Dévisser la pédale d'embrayage -1- du support de palier -3-, retirer a cet effet l'écrou -2- et extraire la vis -5-

Remarque La pédale d'embrayage reste accrochée a la tringle d'actionnement du cylindre transmetteur.

• Faire pivoter la pédale d'embrayage un peu vers le bas et sortir le ressort de dépassement du PMH -4- du support de palier.

Poser

La pose doit etre effectuée dans l'ordre inverse en observant les points suivants:

Remarque Remplacer l'écrou autobloquant.

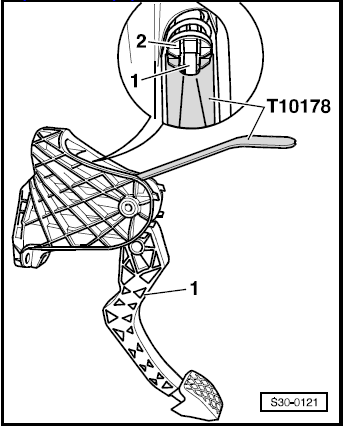

• Introduire le ressort de dépassement du PMH par le haut dans le support de palier et ce faisant, maintenir l'extrémité du ressort avec l'outil de déverrouillage -T10178- dans sa position de montage.
• Introduire l'axe de la pédale d'embrayage dans la plaque d'appui du ressort de dépassement du PMH.
• Appuyer un peu sur la pédale d'embrayage, introduire la vis et serrer l'écrou autobloquant.

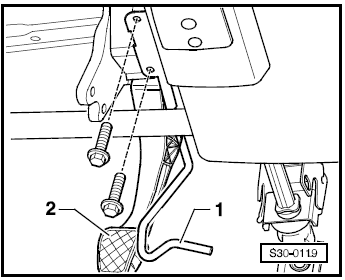

• Visser l'entretoise de collision -1- devant la pédale d'embrayage -2-.
• Poser la partie inférieure du tableau de bord côté conducteur  Carrosserie - Travaux de montage ; Gr. de rép. 70.

Couples de serrage

1) Remplacer l'écrou autobloquant
