Revue Technique Automobile Skoda Octavia: Déposer et poser le radiateur

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Cuve de récupération par ex. -V.A.G 1306-
• Pince pour colliers à lame-ressort
• Contrôleur d'antigel

Déposer

• Vidanger le liquide de refroidissement   1.
• Déposer la bouche de guidage d'air, déposer et poser le ventilateur du radiateur -V7- et -V177-.
• Débrancher du radiateur les Durits de liquide de refroidissement.
• Retirer la vis de fixation pour palier du radiateur droit et gauche  .
• Faire pivoter légèrement le radiateur vers l'arrière et le sortir par le haut.

Véhicules avec climatiseur

• Observer les remarques complémentaires et tenir compte des opérations de montage  .

Poser

La pose doit être effectuée dans l'ordre inverse. Tenir compte de ce qui suit:

• Verser le liquide de refroidissement  .

  Remarques complémentaires et travaux de montage si véhicules avec climatiseur:

Prudence! Il est interdit d'ouvrir le circuit de frigorigène du climatiseur.

Remarque Pour éviter que le condensateur ainsi que les conduites de frigorigène et le Durits ne soient endommagées, il faut veiller à ce que les conduites et les Durits ne soient pas distendues, pliées ou tordues.

• Dévisser les colliers de maintien des conduites de frigorigène.
• Déposer le pare-chocs avant  Carrosserie - Travaux de montage ; Gr. de rép. 63.

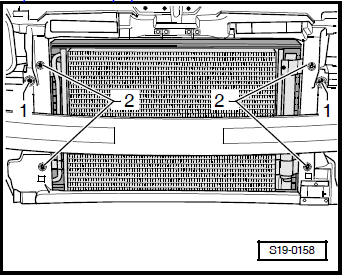

• Dévisser les vis de fixation -2- du condensateur sur le radiateur.
• Désolidariser le radiateur du support de serrure.

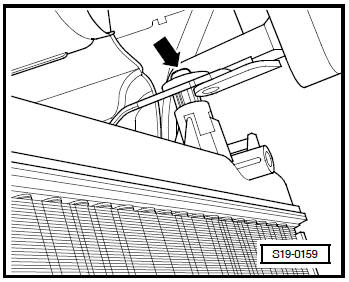

• Tirer prudemment le radiateur un peu vers la droite et défaire la vis de fixation -flèche- latérale du condensateur sur le radiateur.
