Revue Technique Automobile Skoda Octavia: Déposer et poser le contact-démarreur
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Contact-démarreur et cylindre de fermeture / Déposer et poser le contact-démarreur
Déposer
- Déposer l'habillage de la colonne de direction Carrosserie - Travaux de montage ; Gr. de rép. 70.
- Déposer un peu le calculateur électronique de colonne de direction -J527-.

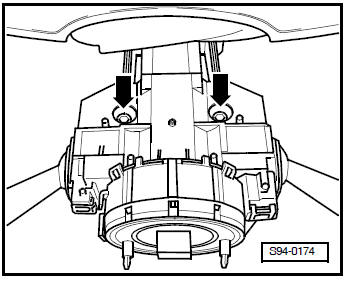

- Percer les vis d'arrachement -flèches-.

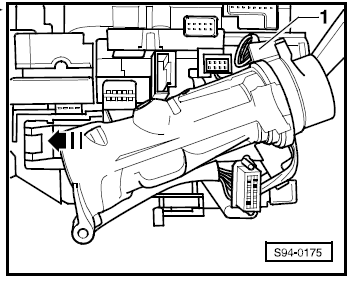

- Déverrouiller le fusible dans -le sens de la flèche-.
- Abaisser prudemment un peu le contact-démarreur.
- Débrancher la connexion à fiche pour l'antidémarrage avec transpondeur -1-.
- Débrancher prudemment le contact-démarreur.
Poser
Remarque
Lors de la pose, le contacteur d'allumage/démarrage et le cylindre de fermeture doivent être dans la même position, par ex. "Contact MIS ».
- La pose doit être effectuée dans l'ordre inverse.
