Revue Technique Automobile Skoda Octavia: Déposer et poser le carter du roulement de roue

Châssis-suspension

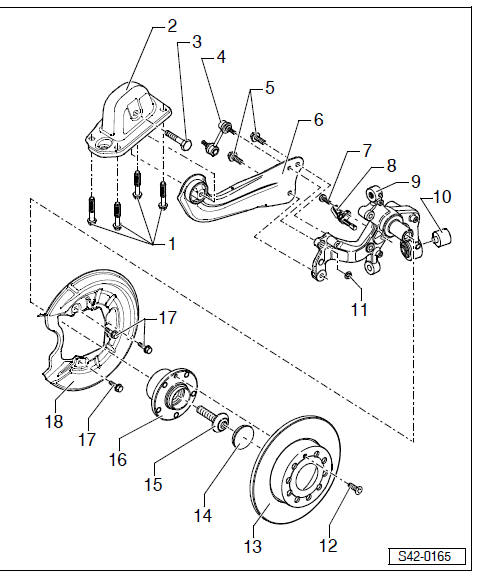

1 - Vis, 50 Nm et 45°

2 - Support de palier
3 - Vis, 90 Nm et 90°

4 - Barre de direction

5 - Vis, 90 Nm et 90°

6 - Bras oscillant longitudinal

7 - Vis, 9 Nm
8 - Capteurs de vitesse de rotation ARD -G44-/Capteurs de vitesse de rotation ARG -G46-

9 - Carter de roulement de roue

10 - Palier caoutchouc-métal

11 - Ecrou, 40 Nm
12 - Vis, 4 Nm
13 - Disque de frein
14 - Capuchon pare-poussière

L'étanchement comme il convient est obtenu uniquement avec un nouveau capuchon pare-poussière.

15 - Vis, 180 Nm et 180°

16 - Moyeu de roue avec roulement de roue

Le roulement de roue et le moyeu de roue sont montés conjointement dans un carter.

Cette unité roulement de roue/moyeu de roue n'a pas de jeu et ne demande aucun entretien. Des réglages et des remises en état ne sont pas possibles!

17 - Vis, 10 Nm
18 - Tôle de protection

Aperçu du montage:Carter du logement de roue, bras oscillant longitudinal
...

Remplacer le palier en caoutchouc-métal du carter du logement de roue
Déposer Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage de roue  . Déposer la roue. Déposer le ressort hélicoïdal  . Déposer l'unité ro ...
