Revue Technique Automobile Skoda Octavia: Déposer et poser le carter d'huile

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Embout enfichable -T10058-
• Perceuse manuelle avec brosse en plastique
• Grattoir plat
• Produit d'étanchéité à la silicone -D 176 404 A2-

Déposer

• Déposer les panneaux d'insonorisation.
• Dévisser le tuyau d'échappement avant du collecteur d'échappement  .
• Enlever la fiche du transmetteur de niveau/de température d'huile -G266 -.
• Vidanger l'huile moteur.

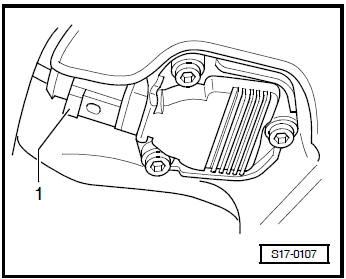

• Retirer deux vis de fixation de la bride de la boîte de vitesses et du carter d'huile.
• Dévisser le carter d'huile étanché avec du produit d'étanchéité à la silicone.
• Retirer le carter d'huile, le débloquer si nécessaire en frappant légèrement avec un maillet en caoutchouc.
• Faire partir avec un grattoir plat les restes de produits d'étanchéité adhérant au bloc-cylindres

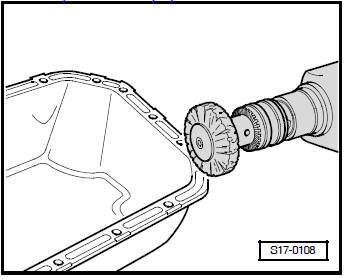

• Faire partir avec une brosse rotative, par ex. une perceuse manuelle munie d'une brosse en plastique, le reste de produit d'étanchéité sur le carter d'huile (porter des lunettes de protection).
• Nettoyer les surfaces d'étanchéité. Il ne doit y avoir ni huile ni graisse

Poser

Remarque

• Vérifier la date de péremption du produit d'étanchéité.
• Le carter d'huile doit être monté dans les 5 minutes qui suivent l'application du produit d'étanchéité à la silicone.
• Le carter d'huile peut être installé plus facilement et plus sûrement si l'on met des goupilles filetées M6 de guidage en deux endroits de la bride du bloc-cylindres.

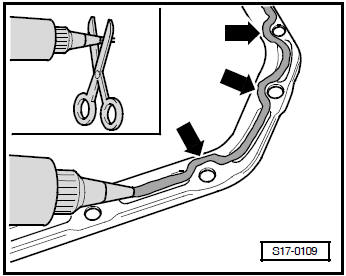

• Couper le bec du tube au niveau du trait avant ( du bec 3 mm env.).
• Appliquer le produit d'étanchéité à la silicone sur la surface propre du carter d'huile, comme indiqué sur la figure. Le cordon de produit d'étanchéité doit:

• …3 mm d'épaisseur
• Faire passer le cordon derrière le trou des vis -flèches-

Remarque L'épaisseur du cordon de produit d'étanchéité ne doit pas être plus importante sinon le surplus arriverait dans le carter d'huile et pourrait boucher le tamis à l'intérieur du tube d'aspiration d'huile.

• Mettre le carter d'huile tout de suite après et serrer légèrement la totalité des vis du carter d'huile.
• Serrer les vis du carter d'huile à 13 Nm.
• Serrer à 45 Nm les vis du carter d'huile/de la boîte de vitesses.

Remarque Le produit d'étanchéité doit sécher 30 minutes env. après le montage du carter d'huile. Ne verser l'huile moteur qu'ensuite.
