Déposer
- Déposer le couvercle du caisson d'eau.

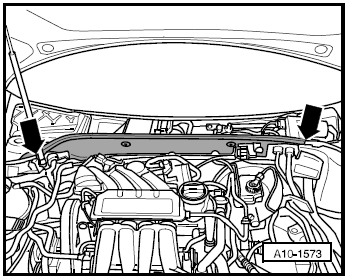

- Déposer les vis de fixation -flèches- (3 Nm) de la paroi intercalaire pour le caisson d'eau.
- Défaire le câble électrique de la paroi intercalaire pour le caisson d'eau.
- Extraire la paroi intercalaire pour le caisson d'eau par le haut.
Poser
La pose doit être effectuée dans l'ordre inverse.
