Revue Technique Automobile Skoda Octavia: Déposer et poser la commande intérieure de portière
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières arrière/pièces incorporées aux portières / Déposer et poser la commande intérieure de portière
Déposer
- Déposer l'habillage de la portière arrière 2.

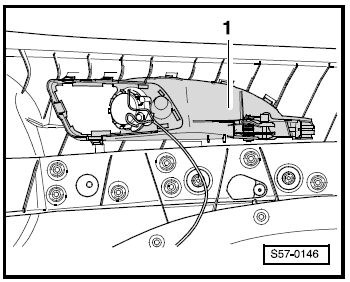

- Déclipser la commande de portière -1- du revêtement.
Poser
La pose doit être effectuée dans l'ordre inverse.

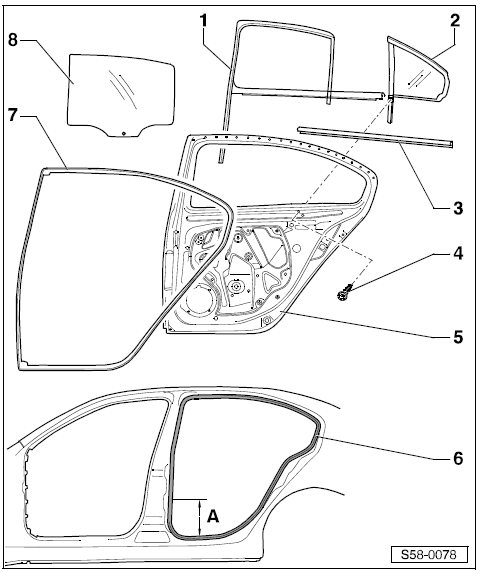

Aperçu du montage des joints d'une portière arrière
1 - Guidage
2 - Vitre triangulaire
3 - Joint intérieur de cuvette
4 - 3,5 Nm
5 - Portière arrière
6 - Joint intérieur de portière
- L'attache doit être à 300 mm env. de l'accès -A-
- Poser le joint en commençant par le rayon supérieur de la découpure de portière.
7 - Joint extérieur de portière
8 - Vitre de portière
