Revue Technique Automobile Skoda Octavia: Déposer et poser l'unité roulement de roue/moyeu de roue

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Douille d'emmanchement -MP 1-228-
• Extracteur de chapeau de moyeu -MP 5-404-
• Embout enfichable -T10162-

Déposer

• Lever le véhicule.
• Dévisser la roue.

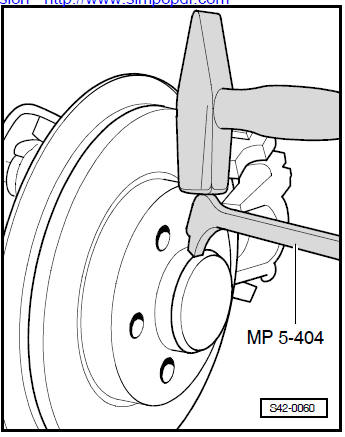

• Desserrer le capuchon pare-poussière en donnant des légers coups de maillet sur la griffe de l'extracteur de chapeau de moyeu -MP 5-404-.

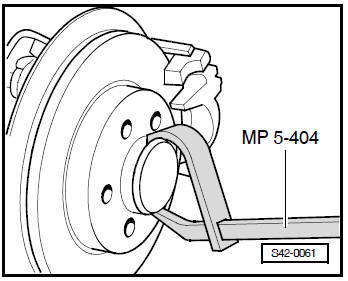

• Chasser le capuchon pare-poussière.
• Déposer le support de frein avec l'étrier et l'accrocher avec du fil de fer  .

Remarque Accrocher l'étrier de frein à la superstructure

• Retirer la vis à empreinte cruciforme du disque de frein et enlever celui-ci.
• Dévisser la vis intérieure à dentures multiples avec embout enfichable -T10162-.
• Retirer les moyeux de roue/ l'unité du logement de roue du tourillon de l'essieu.

Couples de serrage:

Poser

• Faire glisser prudemment les moyeux de roue/l'unité du logement de roue sur le tourillon de l'essieu.

Veiller à ce que les moyeux de roue/l'unité du logement de roue ne soient pas déformés!

• Utiliser une nouvelle vis intérieure à dentures multiples et serrer celle-ci à fond.

Remarque

• Serrer d'abord la vis avec une clé dynamométrique au couple de serrage prescrit.
• Utiliser une clé rigide pour l'angle de serrage supplémentaire.

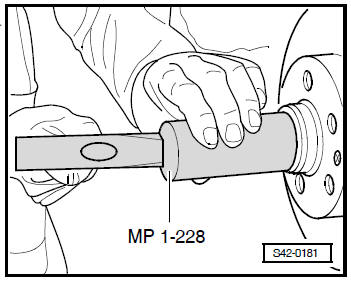

• Emmancher le capuchon pare-poussière avec la douille d'emmanchement -MP 1-228-.

Remarque

• Toujours remplacer les capuchons pare-poussière.
• Des capuchons pare-poussière endommagés peuvent laisser pénétrer l'humidité. D'où la nécessité d'utiliser l'outil représenté.

Continuer la pose dans l'ordre inverse.

• Monter le support de frein avec l'étrier
• Poser la roue et la serrer.
